Analog Devices / Maxim Integrated MAX17612BEVKIT评估套件
Maxim MAX17612BEVKIT评估套件是一款完全组装的电路板，用于评估MAX17612B器件，MAX17612B是一款具有OV、UV保护特性并采用10引脚TDFN-EP封装的4.5V至60V限流器。MAX17612BEVKIT在输入端采用TVS二极管，在输出端采用肖特基二极管，并具有经过证实的PCB布局。MAX17612BEVKIT评估套件可配置为支持可调节过压、欠压、各种限流类型以及各种限流阈值。
特性
- 工作电压范围：4.5V至60V
- 在输入端采用TVS二极管，在输出端采用肖特基二极管
- 评估UVLO、OVLO、三种限流类型和限流阈值
- UVLO设定为4.5V
- OVLO设定为36V
- 跳线可配置限流（默认选择为250mA）
- 限流模式默认设置为自动重试
- 经过验证的PCB布局
- 完全组装并经过测试
应用
- 状态监测
- 工厂传感器
- 工业应用，如PLC、网络控制模块、电池供电模块
- 过程仪表
- 传感器系统
- 称重和配料系统

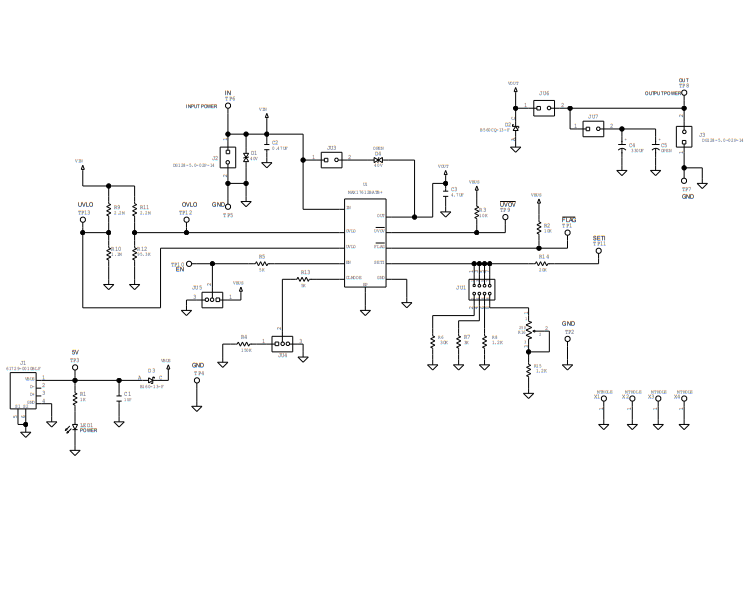

示意图
发布日期: 2018-10-26
| 更新日期: 2023-04-24
