Analog Devices Inc. MAX17623/MAX17624 评估套件
Analog Devices Inc. MAX17623/MAX17624评估套件配置用于评估MAX17623/MAX17624降压转换器的运行。MAX17623和MAX17624降压转换器属于Himalaya系列产品，这些产品可实现散热更好、尺寸更小且更加简单的电源解决方案。该器件配置用于演示在评估套件中的最佳性能和元件尺寸。
ADI MAX17623/MAX17624评估套件提供有选择工作模式 (PWM/PFM)、启用或禁用输出以及PGOOD信号的配置。
特性
- 输入电压范围：2.9 V至5.5 V
- MAX17623具有92.2%的高效率 (VIN = 3.3V，VOUT = 1.5V，IOUT = 300mA)
- MAX17624具有94.5%的高效率 (VIN = 5V，VOUT = 3.3V，IOUT = 500mA)
- 可选的PWM和PFM工作模式
- 内部软启动时间：1 ms
- PGOOD输出接上拉电阻器至各输入电压
- 薄型、表面贴装元件
- 经过验证的PCB布局
- 完全组装并经过测试
应用
- 负载点电源
- 标准5 V导轨电源
- 电池供电应用
- 分布式电源系统
- 工业传感器和过程控制
必要设备
- 一个2.9VDC 至5.5VDC 、1A电源
- 负载电阻器灌电流能力高达1A（1.5V和3.3V时）
- 数字万用表 (DMM)

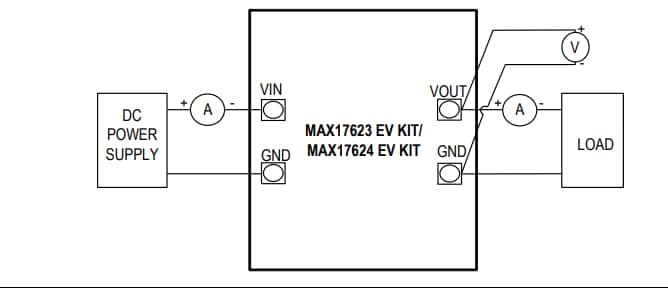

配置示意图
顶部视图
发布日期: 2020-12-24
| 更新日期: 2024-08-13
