Analog Devices / Maxim Integrated MAX17634x同步降压直流-直流转换器
Maxim MAX17634x同步降压直流-直流转换器集成了MOSFET，可在4.5V至36V输入电压范围内工作。该转换器可提供高达4.25A电流。MAX17634x有三种型号可供选择：MAX17634A、MAX17634B和MAX17634C。MAX17634A和MAX17634B分别为3.3V和5V固定输出电压型号。MAX17634C是一款可调输出电压（0.9V至90% VIN）器件。内部补偿覆盖整个输出电压范围，无需外部元件。
MAX17634x采用峰值电流模式控制架构。该器件可在强制脉宽调制 (PWM)、脉冲频率调制 (PFM) 或断续导通模式 (DCM) 下工作，以便在满载和轻负载条件下实现高效率。MAX17634x具有极短导通时间，可提高开关频率并缩减解决方案尺寸。在-40°C到+125°C范围内，MAX17634x的反馈电压调节精确度达±1.3%。
特性
- 减少外部元件数量，降低总体成本
- 无肖特基同步运行
- 内部补偿元件
- 全陶瓷电容器、紧凑布局
- 减少直流-直流稳压器库存数量
- 宽输入电压范围：4.5V至36V
- 可调输出电压范围：0.9V至90% VIN
- 400kHz至2.2MHz的可调频率，可实现与外部的同步
- 采用20引脚、4mm x 4mm TQFN封装
- 降低功耗
- 峰值效率达94%
- PFM和DCM模式提高了轻负载效率
- 辅助电压自举电源 (EXTVCC)，用于提高效率
- 关断电流：2.8µA
- 在恶劣工业环境中可靠工作
- 断续模式过载保护
- 可调节单调启动，提供预偏置输出电压
- 内置输出电压监控，带RESET
- 可编程EN/UVLO阈值
- 过温保护
- -40°C至+125°C的高工业环境工作温度范围和-40°C至+150°C结温范围
应用
- 工业控制电源
- 通用负载点
- 分布式电源调节
- 基站电源
- 壁式变压器调节
- 高压单板系统

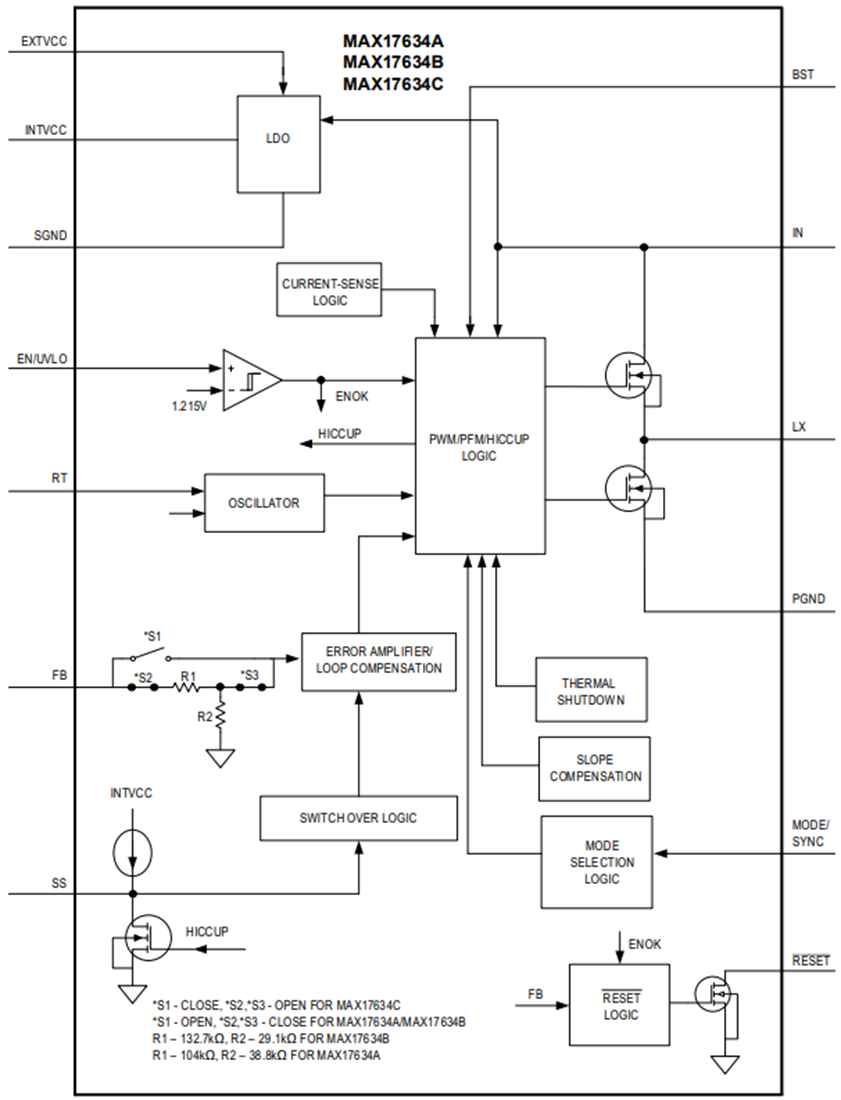

功能图
发布日期: 2019-12-03
| 更新日期: 2023-05-05
