Analog Devices / Maxim Integrated MAX17640A、MAX17640B和MAX17640C评估套件
Analog Devices Inc. MAX17640A、MAX17640B和MAX17640C评估套件提供经过验证的设计，用于评估MAX17640A、MAX17640B和MAX17640C高压、高效、同步降压直流-直流转换器的性能。ADI MAX17640降压直流-直流转换器是高效、高压、Himalaya同步直流-直流转换器，集成有MOSFET，在4.5V至60V宽输入电压范围内工作。
ADI MAX17640A、MAX17640B和MAX17640C评估套件具有可调输入欠压闭锁、开漏RESET、过流保护、可选工作模式和热关断等特性。
特性
- 工作输入电压：高达60V
- 固定5V、固定3.3V和可调12V应用电路
- 负载电流：高达400mA
- 固定开关频率：500kHz
- 使能输入/UVLO输入，电阻可编程UVLO阈值
- 可选的PWM和PFM工作模式
- 开漏RESET输出
- 过流和过温保护
- 经过验证的PCB布局
- 完全组装并经过测试
- 符合CISPR32 (EN55032) B类传导和辐射排放标准
必要设备
- 一个60V、400mA直流电源
- 数字万用表 (DMM)
- 负载电阻器，灌电流高达400mA（MAX17640A为8.25Ω，MAX17640B为12.5Ω，MAX17640C为30Ω）

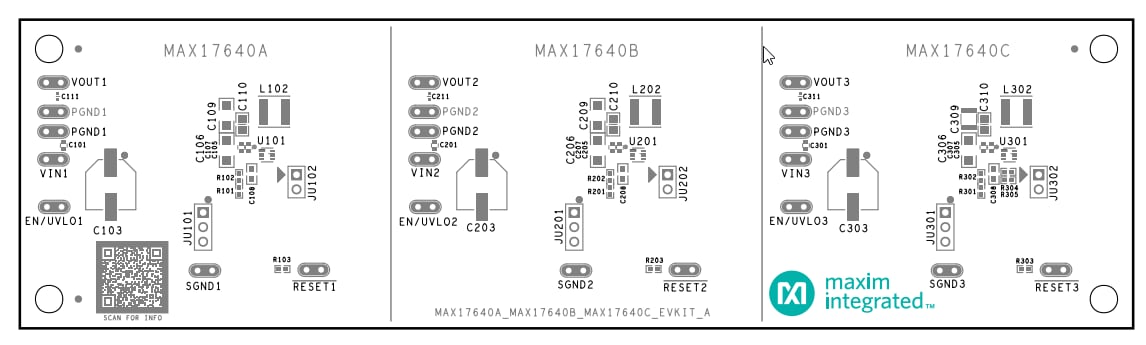

PCB布局示意图
