Analog Devices / Maxim Integrated MAX17643评估套件
Analog Devices Inc. MAX17643评估套件支持用户评估MAX17643降压直流-直流转换器。MAX17643降压直流-直流转换器是高效、高压、喜马拉雅同步降压直流-直流转换器，集成有MOSFET，在4.5V至60V输入电压范围内工作。
特性
- 工作输入电压：高达60V
- 5V和3.3V应用电路
- 负载电流：高达2A
- 开关频率：500kHz
- 使能输入/UVLO输入，电阻可编程UVLO阈值
- 可编程软启动时间：1ms
- 开漏RESET输出
- 外部频率同步
- 过流和过温保护
- 经过验证的PCB布局
- 完全组装并经过测试
必要设备
- 一个60V、2A直流电源
- 数字万用表 (DMM)
- 灌电流高达2A的负载电阻器（3.3V应用电路为1.65Ω，5V应用电路为2.5Ω）

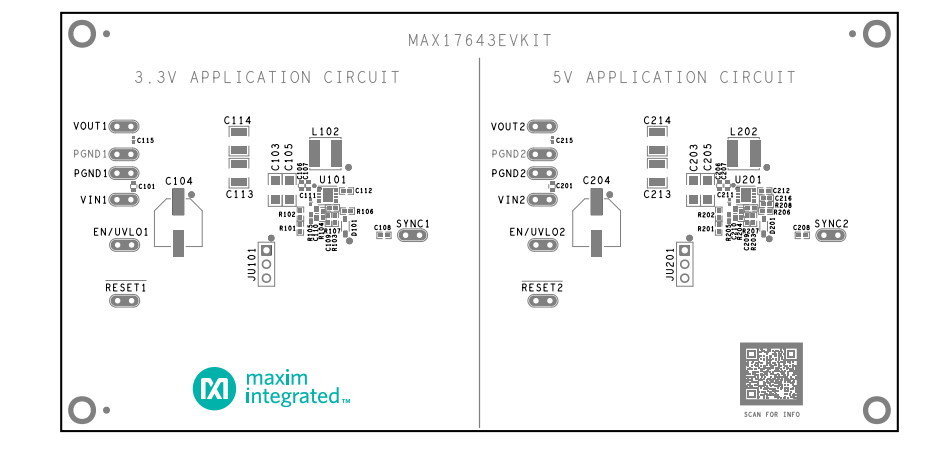

PCB布局示意图
发布日期: 2021-02-22
| 更新日期: 2023-04-14
