Analog Devices / Maxim Integrated MAX17682Iso-Buck降压直流-直流转换器
Maxim MAX17682 Iso-Buck直流-直流转换器是一款高电压、高效率Iso-Buck直流-直流转换器，设计用于提供高达10W的隔离功率。该器件在4.5V至42V的宽输入电压范围内工作，使用一次侧反馈来调节输出电压。该器件的一次侧峰值电流高达3.7A，并可在-40°C至125°C温度范围内将一次侧输出电压调节在±1.2%以内。MAX17682采用峰值电流模式控制以及脉冲宽度调制 (PWM) 方案。低阻抗、片上MOSFET确保在满载时保持高效，同时简化布局。
可编程软启动特性还允许用户减小输入浪涌电流。该器件还设有输出使能/欠压闭锁引脚 (EN/UVLO)，允许用户在输入电压达到相应要求时开启器件。开漏极有源低电平RESET引脚可在成功调节一次侧输出电压后，为系统提供延迟的电源良好信号。
特性
- 减少外部元件数量，降低总体成本
- 同步一次侧工作，实现高效率并降低成本
- 全陶瓷电容器、超紧凑布局
- 减少直流-直流稳压器的库存数量 输入电压范围：4.5V至42V
- 0.9V至92% VIN一次侧输出电压
- 峰值电流高达3.7A
- 100kHz至500kHz的可调频率，可实现与外部的同步
- 采用20引脚4mm x 4mm TQFN封装
- 降低功耗 峰值效率> 90%
- 关断电流 = 2.8µA（典型值）
- 在恶劣工业环境中可靠工作
- 断续模式电流限制、灌电流限制和自动重试启动
- 可编程EN/UVLO阈值
- 可调软启动
- -40°C至150°C结温范围
应用
- 工业过程控制
- 智能电表中的通讯集线器
- 医疗设备中的隔离电源
- 浮动电源发电

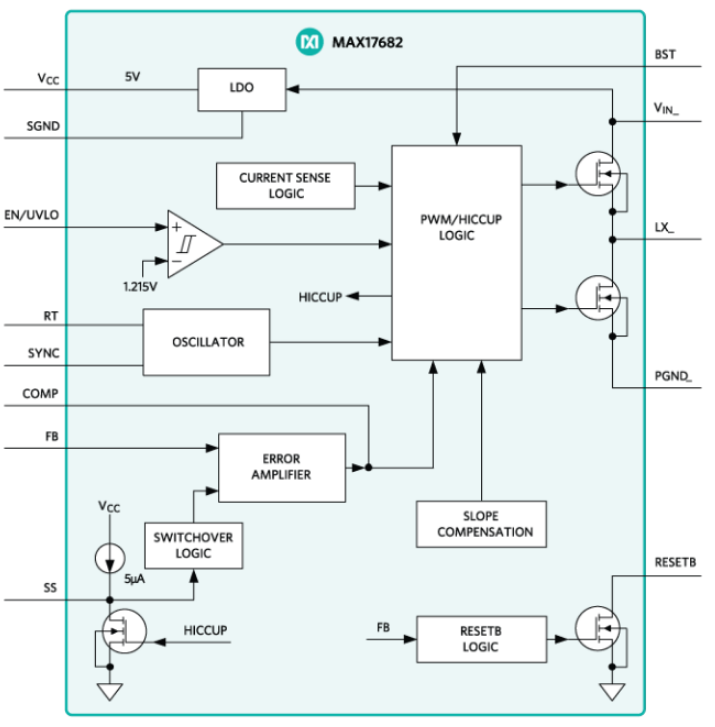

MAX17682功能框图
