Analog Devices / Maxim Integrated MAX1769x无光耦隔离式反激转换器

Analog Devices Inc. MAX1769x无光耦隔离式反激转换器是采用固定频率峰值电流模式控制的高效反激式转换器。这些器件在二次侧整流器导通时直接从一次侧反激波形中感测隔离式输出电压。 MAX1769x具有低RDSON 、76V和205mΩ集成nMOSFET一次开关 这些反激式转换器设计用于在4.2V至60V电源电压范围内工作。MAX1769x转换器具有100kHz至350kHz可编程开关频率范围和EN/UVLO，可在所需输入电压下精确打开/关闭电源转换器。

Adi MAX1769x支持外部时钟同步，避免在具有多个转换器的系统中的输入总线上出现低频“波动”。这些器件具有可编程频率抖动，用于低EMI展频工作。MAX1769x+转换器可对输出整流器二极管正向压降的变化进行温度补偿。这些转换器具有强大的断续保护和热保护功能，工作温度范围为-40°C至125°C。典型应用包括隔离式电源、工业和电信应用、PLC I/O模块和IGBT栅极驱动电源。

特性

  • 减少外部元件数量，降低总体成本：
    • 无需光耦合器和二次侧误差放大器
    • 节省高达20%空间
    • 76V和低RDS(ON) 集成MOSFET
    • 内部环路补偿 (MAX17691A)
    • 内置软启动
  • 降低功率耗散：
    • >90%效率
    • 提供高达7.5W输出功率
    • 频率折返模式提高了轻负载效率
  • 支持关键的系统级设计要求：
    • 频率抖动支持低EMI和展频工作
    • 开关频率同步
    • 符合CISPR22 B类EMI要求
  • 在恶劣环境中可靠工作：
    • 可选输出电压温度补偿
    • 断续电流限制保护
    • 可编程EN/UVLO阈值
    • 输入过压 (OVI) 保护 (MAX17691A)
    • 过热保护

应用

  • 隔离式电源
  • PLC I/O模块
  • IGBT栅极驱动电源
  • 工业和电信应用

规范

  • 环境工作温度范围：-40°C至125°C
  • -40°C至150°C结温范围
  • 电源电压范围：4.2V至60V
  • 2.5µA关断电流

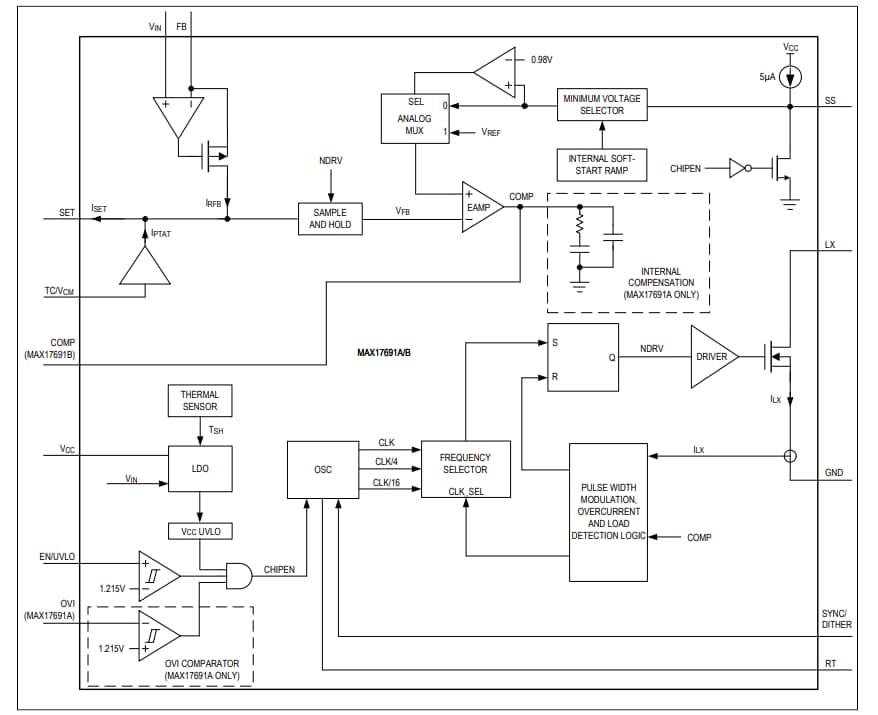

框图

框图 - Analog Devices / Maxim Integrated MAX1769x无光耦隔离式反激转换器

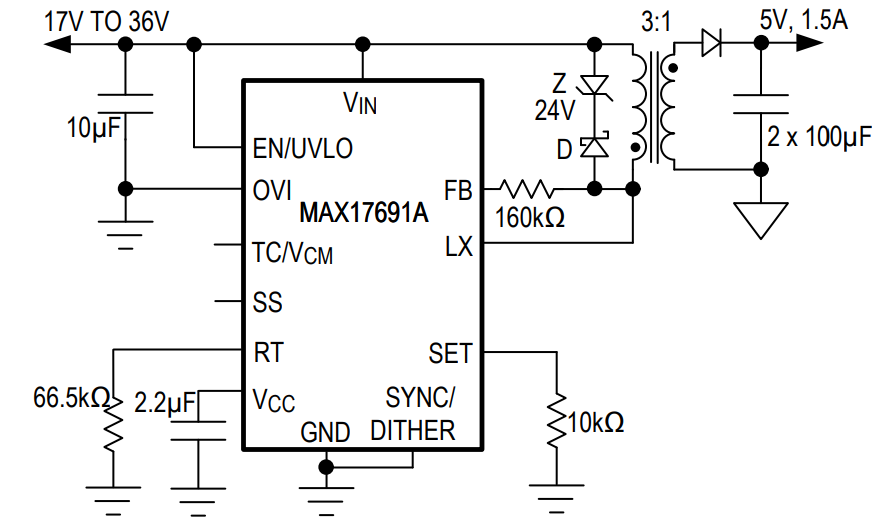

典型应用电路

应用电路图 - Analog Devices / Maxim Integrated MAX1769x无光耦隔离式反激转换器
