Analog Devices / Maxim Integrated MAX17701EVKITAE评估套件
Analog Devices MAX17701EVKITAE评估套件用于评估MAX17701（采用成熟设计）。MAX17701是一款高效、高电压、喜马拉雅同步降压直流-直流超级电容器充电器控制器。Analog Devices MAX17701EVKITAE评估套件提供恒流 (CC) 模式和恒压 (CV) 模式，用于为超级电容器充电。MAX17701EVKITAE套件设计用于从7.1V至60V输入电源提供20A CC模式电流 (ICHGMAX) 和5V CV模式电压 (VOUT)。该套件支持高达10A连续负载，与输出端的超级电容器并联。该器件经优化用于24V标称输入电压应用。该套件的开关频率设置为350kHz (fSW)，实现了效率和元件尺寸的最佳化。该评估套件设有安全定时器 (TMR)，可设置最大允许恒流 (CC) 模式充电时间。
特性
- 工作输入电压范围：7.1V至60V
- CC模式充电电流：20A
- CV模式输出电压：5V
- 350kHz开关频率
- 电阻可编程UVLO阈值
- 输入短路保护
- CC模式安全定时器 (TMR)
- 逐周期过流限制
- 外部时钟同步 (RT/SYNC)
- 充电器状态标志（FLG1、FLG2）
- 充电电流监控 (ISMON)
- 输出过压保护 (OVI)
- IC过热保护
- 经过验证的PCB布局
- 已完全装配并经测试
应用
- 备用电源，确保工业安全
- 楼宇和家居自动化备用电源
- 峰值功率输送和能量存储
- 便携式医疗设备
- 穿越“断电警告”电源
必要设备
- MAX17701EVKITA#
- 60V、20A直流输入电源
- 电子负载：10A
- 4个数字电压表 (DVM)
- 数字电流表 (DAM)

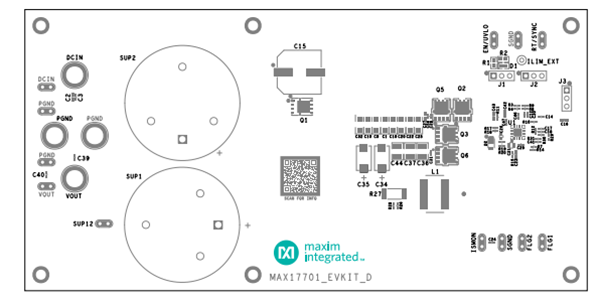

PCB布局
发布日期: 2023-01-31
| 更新日期: 2023-04-12
