Analog Devices / Maxim Integrated MAX17703评估套件

Analog Devices MAX17703评估套件支持用户评估MAX17703高效、高压、Himalaya同步降压型直流-直流锂离子充电器控制器。MAX17703评估套件以恒定电流 (CC) 和恒定电压 (CV) 状态为锂离子电池充电，并在锥形定时器定时结束后终止充电成为充满状态。MAX17703评估套件设计用于为锂离子电池充电，具有10A CC模式充电电流 (ICHGMAX) 和4.2V CV模式电压 (VOUT)，输入电压范围为8.5V至60V。

Analog Devices MAX17703评估套件经优化用于24V标称输入电压应用。该套件的开关频率设置为350kHz (fSW)，实现了效率和元件尺寸的最佳化。该评估套件设有安全定时器 (TMR)，可设置最大允许CC模式和CV模式充电时间。该评估套件还具有电池温度检测功能，仅在温度处于允许的充电温度范围内时充电。

特性

  • 工作输入电压：8.5V至60V
  • CC模式充电电流：10A
  • 4.2V CV模式充电电压
  • 350kHz开关频率
  • 电阻可编程UVLO阈值 (EN/UVLO)
  • 输入短路保护
  • 3V编程深度放电电池检测
  • 电容编程10.4小时安全定时器
  • 电池满电充电终止检测，具有锥形电流阈值和锥形定时器
  • 逐周期过流限制
  • 外部时钟同步 (RT/SYNC)
  • 充电器状态标志（FLG1、FLG2）
  • 充电电流监视 (ISMON)
  • 在+5°C至+45°C温度范围内时的电池温度检测和充电
  • IC超温保护
  • 符合CISPR 32 (EN55032) B类传导和辐射排放标准
  • 经过验证的PCB布局
  • 完全组装并经过测试

必要设备

  • MAX17703EVKITA#
  • 60V、10A直流输入电源 (PS1)
  • 四个数字电压表 (DVM)
  • 4.2V、45Ahr锂离子电池，具有15mΩ电池充电电阻（或）25A直流电源 (PS2) 和12A直流电子负载 (LOAD)

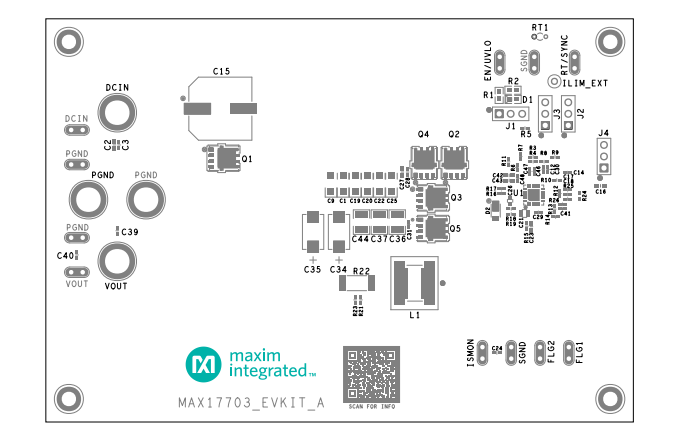

PCB布局

Analog Devices / Maxim Integrated MAX17703评估套件
发布日期: 2021-05-27 | 更新日期: 2023-04-12
