Analog Devices Inc. MAX20012B汽车降压控制器
Analog Devices Inc. MAX20012B汽车降压控制器的输入电压范围为3.0V至5.5V，输出电压范围为0.5V至1.5875V。该双通道控制器支持每相高达12A负载电流。通道1具有两相操作选项，可提供较大负载电流，因此非常适合用于汽车负载点 (Pol) 和后置稳压应用。
MAX20012B在整个负载、线路和温度范围内可实现±2%输出误差。该IC具有2.2MHz固定频率PWM模式，可实现更好的抗噪性和负载瞬态响应，具有脉冲频率调制模式（跳跃），以提高轻载运行时的效率。该器件采用2.2MHz工作频率，因此可以使用全陶瓷电容器，从而最大限度地减少外部元件数量。可编程扩频调制可最大限度地抑制电磁辐射。
MAX20012B具有出厂预设的输出电压（请参阅选型指南，了解选项情况）。I2C接口支持动态电压调整，每个通道的转换率均可编程。其他特性包括可编程软启动以及过流和过热保护。
MAX20012B降压控制器采用带裸露焊盘的32引脚薄型四方扁平无引线 (TQFN) 封装，符合汽车应用类AEC-Q100标准。
特性
- 双通道高效直流-直流控制器，解决方案尺寸小
- 工作电源电压：3.0V至5.5V
- OUT1支持24A，具有两相
- OUT2支持12A
- 用于应用处理器的高精度稳压器
- 输出电压精度：±2%
- 差分远程电压检测
- I2C控制输出电压：0.5V至1.27V（10mV步进）
- 0.625 V至1.5875 V（12.5 mV步进）
- 出色的负载瞬态性能
- 低噪声可以降低EMI
- 工作频率：2.2MHz
- 扩频选项
- 频率同步输入/输出
- 电流模式、强制PWM和跳跃工作模式
- 坚固耐用，适用于汽车环境
- 独立使能输入和PGOOD输出
- 低RDS(ON) 外部FET
- 过热和短路保护
- 工作温度范围：-40°C至+125°C
- TQFN-EP-32封装 (5mm × 5mm)
- 符合 AEC-Q100
- 无铅，符合RoHS指令
应用
- 汽车
- 内核处理器系统/GPU电源

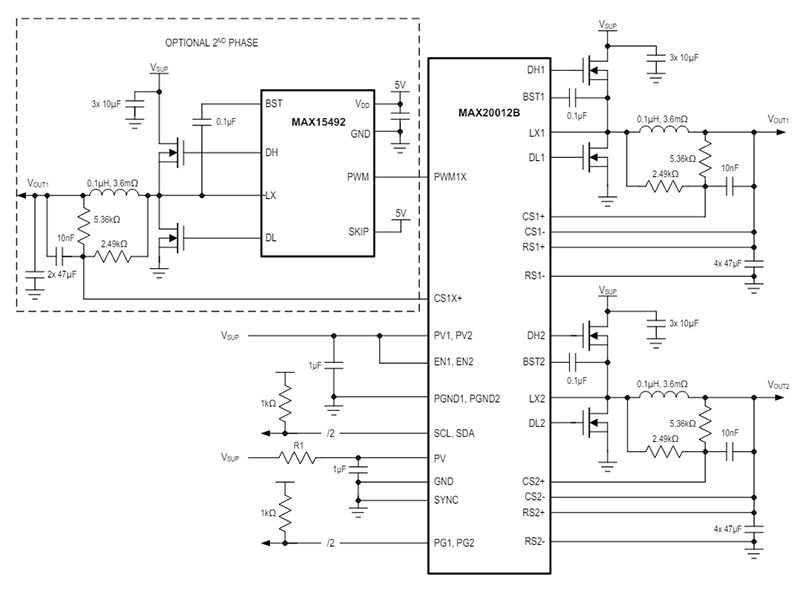

典型工作电路
内部方框图
