Analog Devices / Maxim Integrated MAX20019/20双路降压转换器
Maxim Integrated MAX20019/20双路降压转换器是2.2MHz和3.2MHz器件，集成了用于汽车摄像头的高侧和低侧MOSFET。该高压降压转换器设计用于在高达17V输入电压下连续工作。该器件的输出电压由工厂预设。Buck 1预设为3.3V、3.0V或2.8V。Buck 2预设为1.8V、1.5V、1.2V或1V。另一选项为Buck 1预设为5V，Buck 2预设为3.3V。
低压buck具有固定频率PWM工作模式，开关频率为2.2MHz或3.2MHz。高频运行支持全陶瓷电容设计和小尺寸外部元件。片上低阻开关在确保高效的同时最大限度地降低临界电感。
MAX20019具有500mV使能迟滞，支持使用低成本、长线同轴电缆，即使在低速启动情况下也可正常工作。MAX20020的Buck 1在VSUP高于5.5V后启动，Buck 1由EN输入驱动。保护特性包括：过压 (OV) 保护、逐周期限流以及带自动恢复功能的热关断。buck转换器彼此180°异相工作，最大限度地减小输入电流纹波。
特性
- 小尺寸解决方案
- 2mm x 3mm x 0.75mm、10引脚TDFN封装，带裸露焊盘
- 2.2MHz和3.2MHz工作频率，使系统尺寸更小
- 无需外部元件即可实现软启动
- 电缆灵活性
- 500mV使能迟滞，支持低速启动条件下的低成本、长线电缆传输
- EMI解决方案
- 可选的扩频调制
- 引脚分配布局可实现紧密的开关节点PCB布局
- 自保护
- 过压保护
- 热关断
- 短路保护
- 适合汽车应用
- 3.5V至17V宽输入电压范围，支持同轴电缆供电
- 汽车温度范围：-40°C至+125°C
- 符合AEC-Q100标准
应用
- 全景摄像头电源
- 汽车负载点

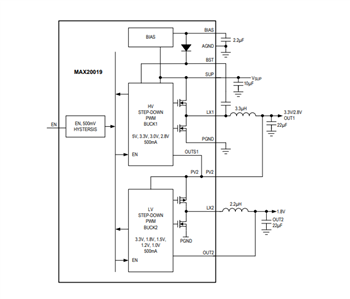

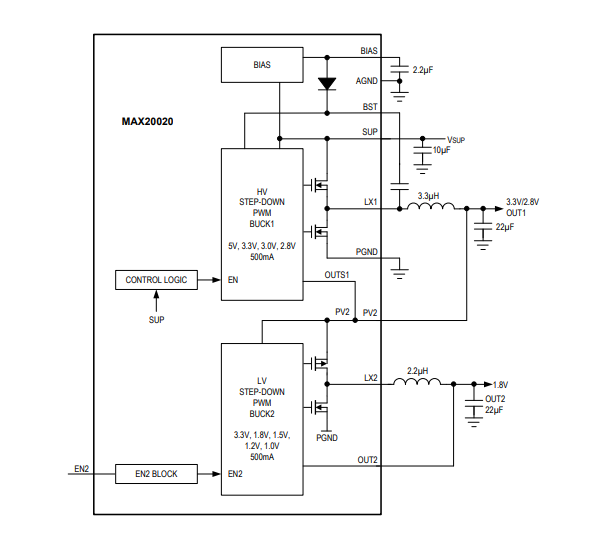

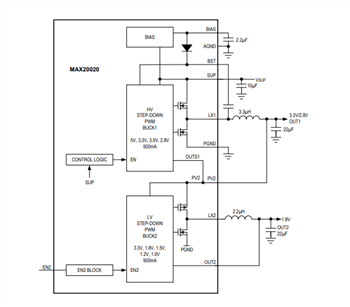

功能图
