Analog Devices / Maxim Integrated MAX20056B 6通道高亮度LED驱动器
Maxim MAX20056B 6通道高亮度LED驱动器集成了一个直流-直流开关升压/SEPIC控制器和六个120mA电流阱。电流模式开关直流-直流控制器为HB LED串提供必要的电压。内部电流模式开关直流-直流控制器支持升压、SEPIC或耦合电感器降压-升压拓扑，并在400kHz至2.2MHz的可编程频率范围内工作。电流模式控制提供快速响应并简化环路补偿。该器件采用自适应输出电压调节机制，可最大限度地降低LED电流阱的功耗。
外部电阻支持将通道电流设置为20mA至120mA范围内的相同值。该器件具有逻辑控制脉冲宽度调制 (PWM) 调光功能，最小脉冲宽度低至500ns，并且具有相移LED灯串或标准调光控制功能。启用相移后，每个灯串会在不同的时间打开，从而减少了输入和输出纹波以及可听噪声。禁用相移后，每个电流阱同时开启，并支持电流阱并联连接，每个灯串的电流> 120mA。
特性
- 在EMC和汽车电池瞬态情况下稳健运行
- 在4.5V至42V的宽输入工作范围内为HB LED供电，适用于汽车和显示器背光应用中的中大型LCD显示器
- 承受高达52V的汽车负载突降事件
- 集成扩频
- 扩频模式降低了开关频率及其谐波的辐射干扰
- EMI抑制特性包括扩频调制（由连接在RT和SGND之间的电阻器设定的开关频率的±6％）
- LED灯串的相移调光
- 减少了输入和输出纹波/可听噪声
- 具有宽对比度，非常适合高质量TFT和平视显示器
- 200Hz时10,000:1的PWM调光比
- 在各种温度和故障条件下稳健运行
- LED开路/短路检测
- 超温保护
- 通过使能引脚的低关断电流 (< 15μA)
- 耐热性能增强型24引脚TSSOP封装
- 符合AEC-Q100标准（-40°C至+125°C）
应用
- 汽车仪表板
- 汽车中央信息显示屏
- 汽车平视显示器
- 汽车导航系统

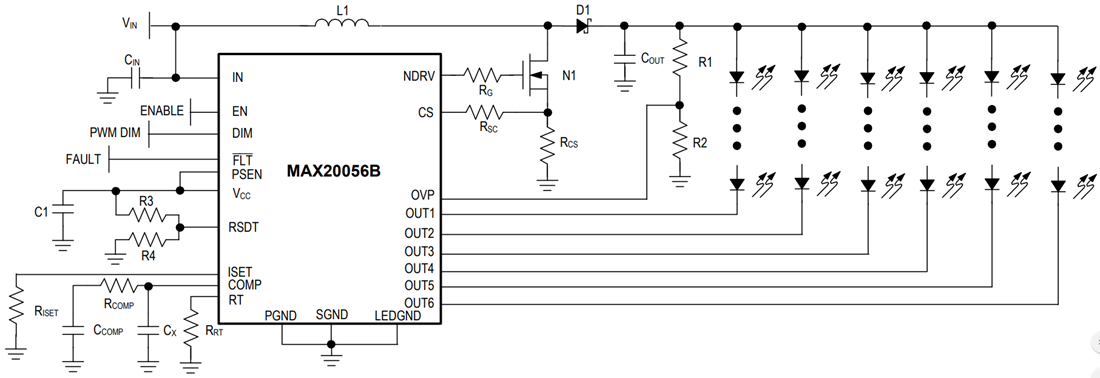

简化示意图
视频
发布日期: 2019-10-11
| 更新日期: 2023-04-25
