Analog Devices / Maxim Integrated MAX20079汽车用36V 3.5A降压转换器
Maxim Integrated MAX20079汽车用36V 3.5A降压转换器采用小型封装，集成了高侧和低侧开关。该器件可提供高达3.5A电流，输入电压范围为+3V至+36V，空载时静态电流仅为3.5µA。MAX20079的工作输入电压范围为+6V至+18V，具有±2％的精确输出电压。该转换器具有较大的输入-输出转换比，最短导通时间为65ns。通过观察PGOOD信号可以监控电压质量。MAX20079可在99%占空比下实现低压差操作，因此非常适合用于汽车和工业应用。
特性
- 同步直流-直流转换器，具有集成式FET
- 输出电流能力：3.5A
- 待机模式下，静态电流为3.5uA
- 小尺寸解决方案，可节省空间
- 最短导通时间：65ns
- 固定工作频率：2.1MHz或400kHz
- 可编程3V至12V输出电压或5V/3.3V固定电压选项
- 内部固定软启动：3.5ms
- 创新的电流模式控制架构最大限度地减少了占用的电路板总空间和BOM数量
- PGOOD输出和高压EN输入简化了电源定序
- 具有各种保护特性和工作范围，非常适合用于汽车应用
- VIN工作范围：3V至36V
- 负载突降保护：40V
- 低压差操作：99%占空比
- 汽车温度范围：-40°C至+125°C
- 符合AEC-Q100标准
应用
- 汽车
- 工业
- 高压直流-直流转换器

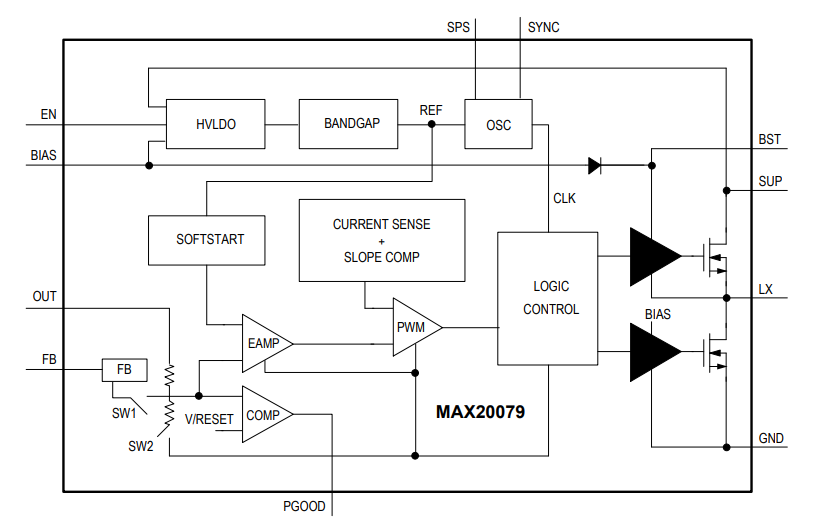

框图
发布日期: 2019-08-12
| 更新日期: 2023-04-18
