Analog Devices / Maxim Integrated MAX20090高压HB LED控制器

Maxim Integrated MAX20090高压HB LED控制器是一款单通道高亮度LED驱动器，适用于汽车前灯应用。这些应用包括远光灯、近光灯、日间行车灯 (DRL)、转向指示器、雾灯和其他LED灯。该器件可采用5V至65V的输入电压驱动LED灯串，最大输出电压为65V。

MAX20090可检测LED灯串高侧的输出电流。需要进行高侧电流检测，以防止输出端到接地或电池输入端发生短路。该器件也是用于驱动LED的最灵活方案，支持升压、高侧降压、SEPIC模式或降压-升压模式配置。PWM输入提供高达1000:1的LED调光比，ICTRL输入在控制器中提供额外的模拟调光功能。

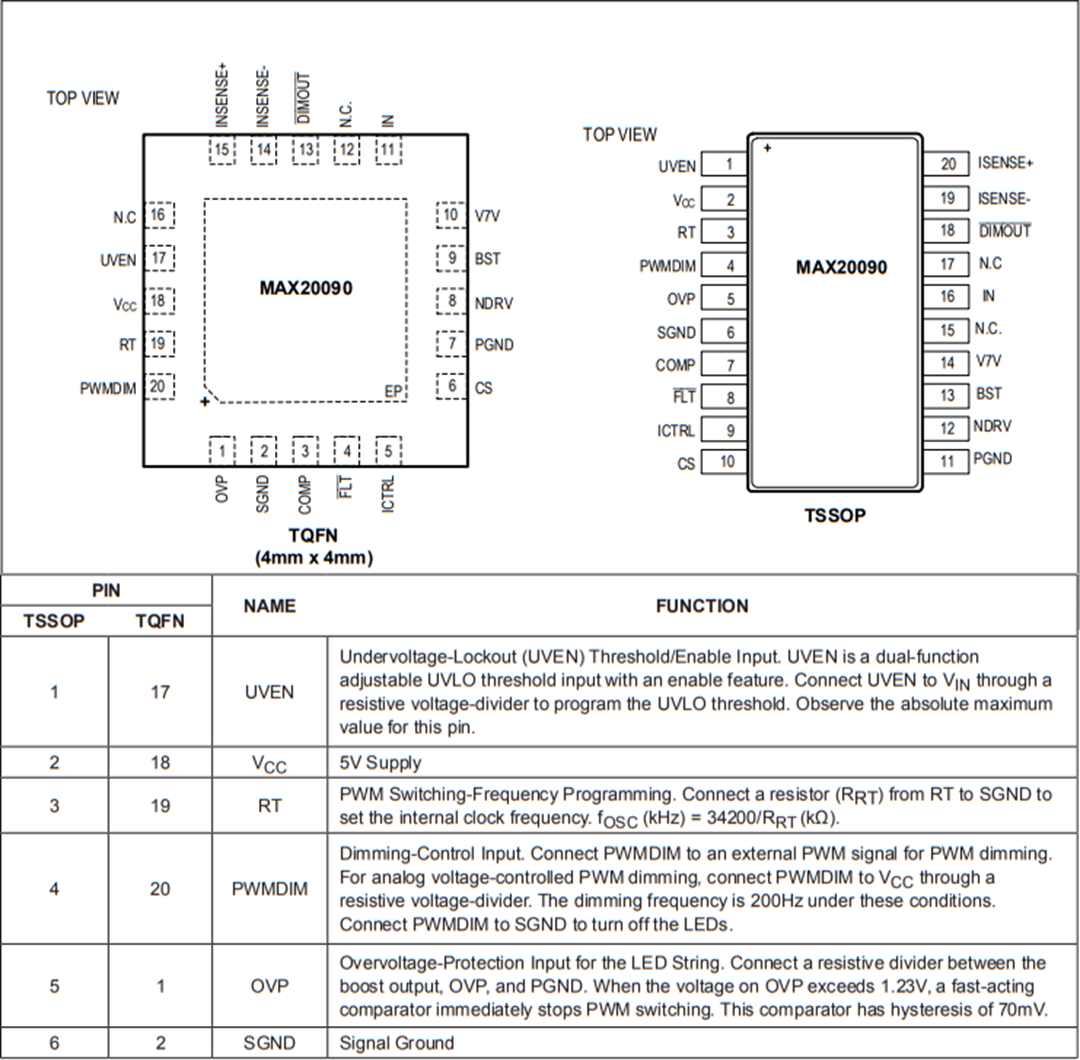

MAX20090采用节省空间的4mm x 4mm、20引脚TQFN、20引脚侧面可湿TQFN, 或20引脚TSSOP封装，可在-40°C至+125°C汽车级温度范围内工作。

特性

具有宽输入范围的高亮度LED驱动器，通过集成节省空间和成本
- +5V至+65V的宽输入电压范围
- +65V的最大升压输出电压
- 用于模拟调光的ICTRL引脚
- 集成高侧电流感应放大器
- 200Hz板载斜坡简化了PWM调光
灵活的架构支持轻松的设计优化
- 可配置为升压、高侧降压、SEPIC、降压-升压、Zeta和Cuk
- 可编程开关频率：200kHz至2.2MHz
- 扩频调制可降低EMI噪声
