Analog Devices / Maxim Integrated MAX20096/MAX20097高亮度LED控制器

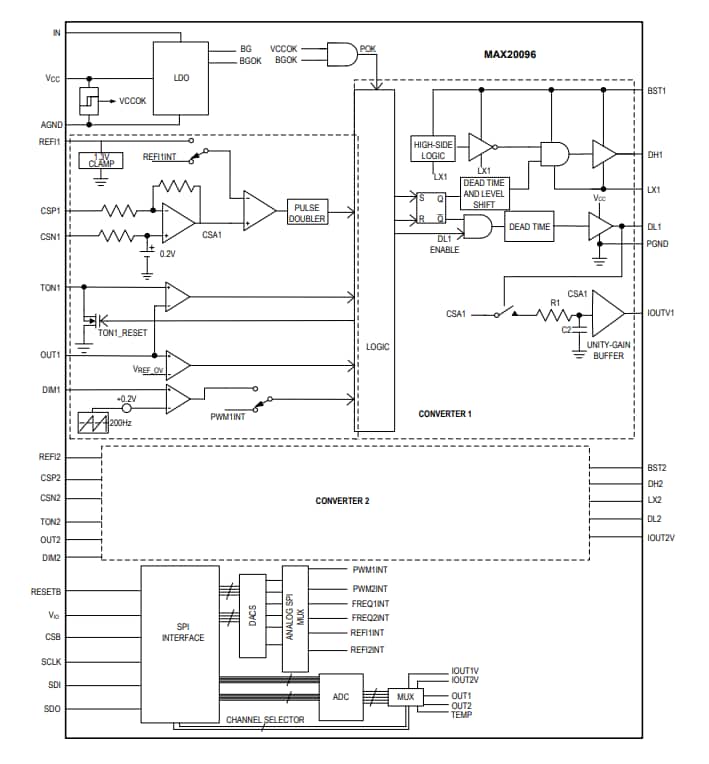

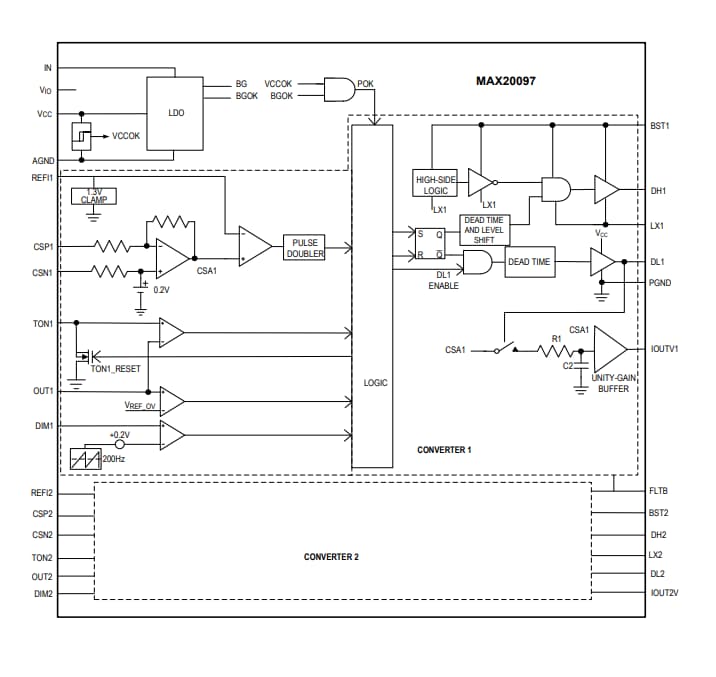

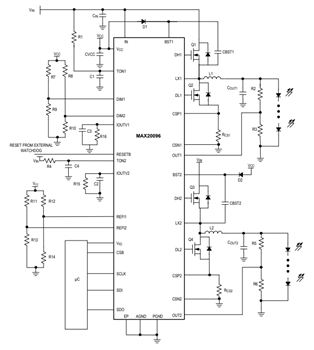

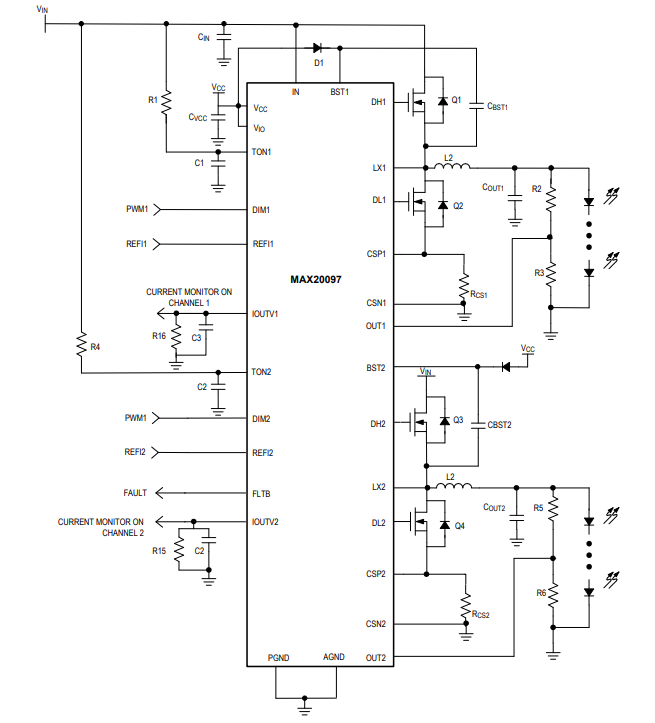

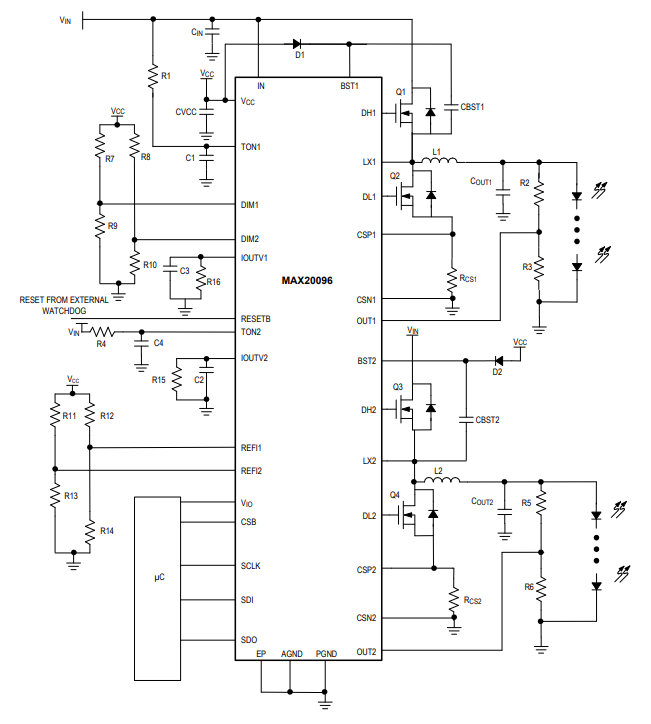

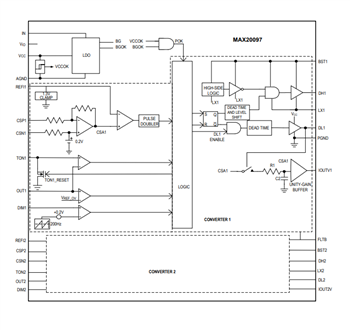

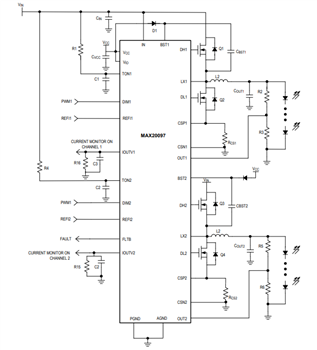

Maxim Integrated MAX20096/MAX20097高亮度LED控制器是双通道高电压同步N通道大电流降压LED驱动器。MAX20096/MAX20097 LED控制器采用专有的平均电流模式控制方案来调节电感电流。借助该控制方法，可保持近乎恒定的开关频率，无需任何控制环路补偿。

通过检测底部开关装置中的电流，可以检测电感电流。该IC集成了两个完全同步的降压转换控制器，设计用于高频操作，工作开关频率高达1MHz。可通过SPI接口读回两个通道上的输出电压和电流以及结温。该器件还具有各种保护特性，如电感限流保护、过压保护和热关断。

MAX20096采用节省空间的散热增强型 (5mm x 5mm)、32引脚侧面可湿TQFN封装，可在-40°C至+125°C汽车级温度范围内工作。MAX20097采用28引脚散热增强型TSSOP封装，但不提供SPI接口。MAX20097包括漏极开路故障标志 (FLTB)，在灯串开路、短路或者任一通道激活过压以及热关断时变为低电平。
