Analog Devices / Maxim Integrated MAX20096EVSYS评估套件
Maxim Integrated MAX20096EVSYS评估套件用于评估、控制和配置MAX20096。MAX20096器件是双通道、高电压、同步N通道大电流降压LED驱动器，采用专有的平均电流模式控制方案来调节电感电流。MAX20096采用节省空间的散热增强型 (5mm x 5mm)、32引脚侧面可湿TQFN封装，可在-40°C至+125°C汽车级温度范围内工作。
MAX20096EVSYS评估套件可在4.5V至65V DC电源电压下工作，经配置可为两个通道中每个LED灯串提供高达3A的电流。该灯串的总电压变化范围为3V至55V。LED灯串的阳极应连接至LED+端子，阴极应连接至PGND端子。
特性
- 输入电压：4.5V至65V
- 双通道中每通道驱动1至16个LED
- 0A至3A LED电流
- 可演示SPI接口
- 演示通过SPI接口进行PWM调光和模拟调光
- 演示通过SIP接口监测LED开路/短路故障
- 使用图形用户界面 (GUI) 监测LED电流
- 经过验证的PCB布局和热性能设计
- 完全组装并经过测试
必要设备
- MAX20096EVSYS套件
- MINIQUSB接口板和USB电缆
- 5V至65V、4A直流电源
- 四个数字电压表
- 额定电流不低于4A的两个串联HB LED灯串
- 两个用于测量HB LED电流的电流探头
- 用于拧动电位器抽头调整引脚的小型一字螺丝刀

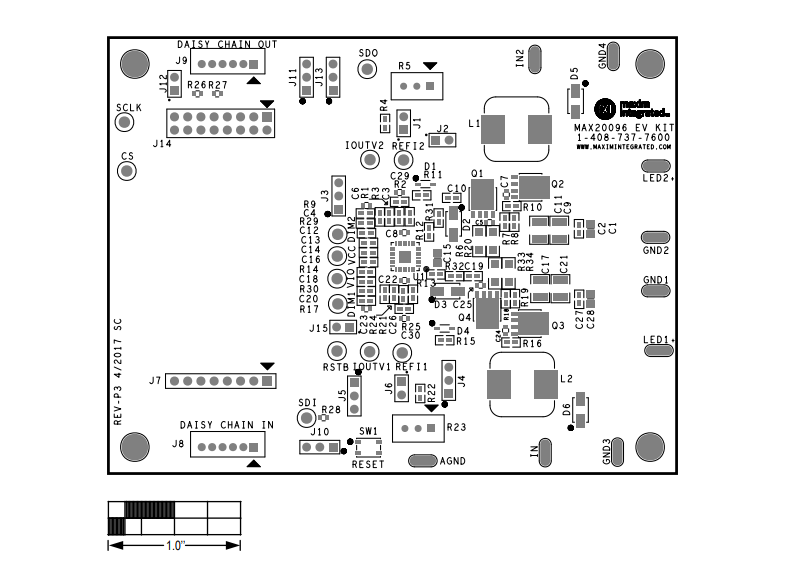

PCB布局示意图
发布日期: 2019-08-06
| 更新日期: 2023-04-12
