Analog Devices / Maxim Integrated MAX20097EVKIT评估套件
Maxim Integrated MAX20097EVKIT评估套件是一个用于评估MAX20097性能的平台。MAX20097是一款双通道高压同步N通道大电流降压LED驱动器。MAX20097采用28引脚散热增强型TSSOP封装，但不提供SPI接口。
MAX20097EVKIT评估套件可在4.5V至65V DC电源电压下工作，经配置可为两个通道中每个LED灯串提供高达2A的电流。2个LED灯串的总电压可在3V至55V范围内变化。
特性
- 输入电压：4.5V至65V
- 双通道中每通道驱动1至16个LED
- LED电流：两个通道上均为0A至2A
- 演示UVLO、输出短路保护、过载
- 演示限流和热关断特性
- 经过验证的PCB布局和热性能设计
- 完全组装并经过测试
必要设备
- MAX20097EVKIT套件
- 5V至65V、5A直流电源
- 四个数字电压表
- 额定电流不低于3A的两个串联LED灯串
- 两个用于测量HB LED电流的电流探头
- 用于拧动电位器的小型一字螺丝刀
- 示波器

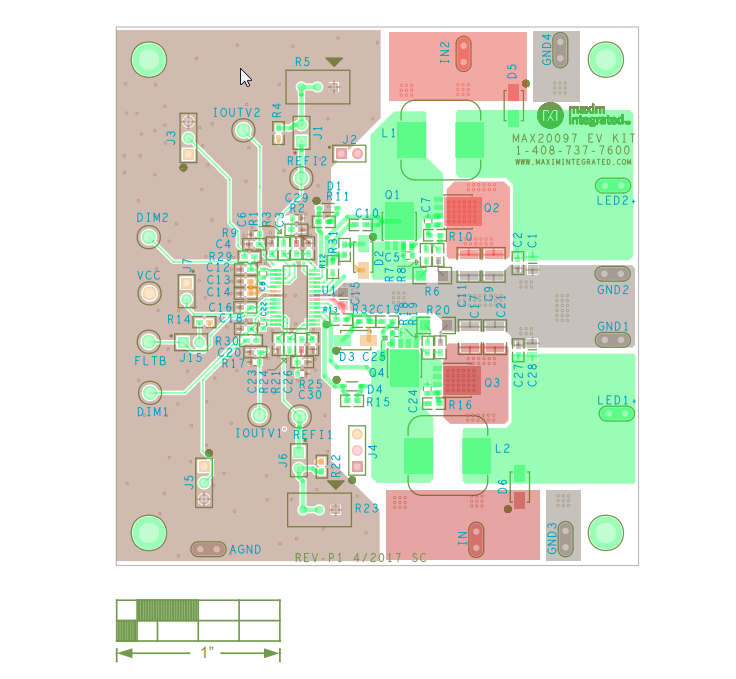

PCB布局示意图
