Analog Devices / Maxim Integrated MAX20327 DPDT模拟开关
Maxim MAX20327 DPDT模拟开关是一款超小型、低导通电阻 (RON)、双刀双掷 (DPDT) 模拟开关，具有Beyond-the-Rails™处理能力。借助Beyond-the-Rails，开关可通过-5.5V至+12V信号，即使信号范围超出电源也不会发生失真。另外，低导通电阻 (0.2Ω) 使该器件非常适合用于低失真开关应用，例如音频或视频。
MAX20327在+1.6V至+5.5V单电源电压范围内工作。由于所需供电电流非常小，VCC可由GPIO提供。未加电时，开关为高阻模式，所有模拟信号输入端口均可承受-5.5V至+5.5V信号。开关由单个控制位CB控制。
特性
- 无失真超摆幅信号
- 支持负电压音频和视频信号
- -5.5V至+12V模拟信号范围，独立于VCC
- 导通电阻：0.2Ω（典型值）
- 单电源电压范围：+1.6V至+5.5V
- 总谐波失真+噪声：0.001%（典型值）
- 导通电阻平坦度：0.001Ω（典型值）
- 低电源电流：30µA（典型值，1.6V）
- 可由GPIO供电
- VCC未加电时开关为高阻模式
- COM_具有ESD保护
- ±15kV人体模型
- ±8kV IEC 61000-4-2气隙放电
- ±6kV IEC 61000-4-2接触放电
- 设计灵活性
- 先断后合操作
- 9焊球WLP (1.6mm x 1.6mm)
- 工作温度范围：-40°C至+85°C
特性
- 蜂窝电话
- 平板电脑
- 便携式音频/视频设备
- 便携式导航设备

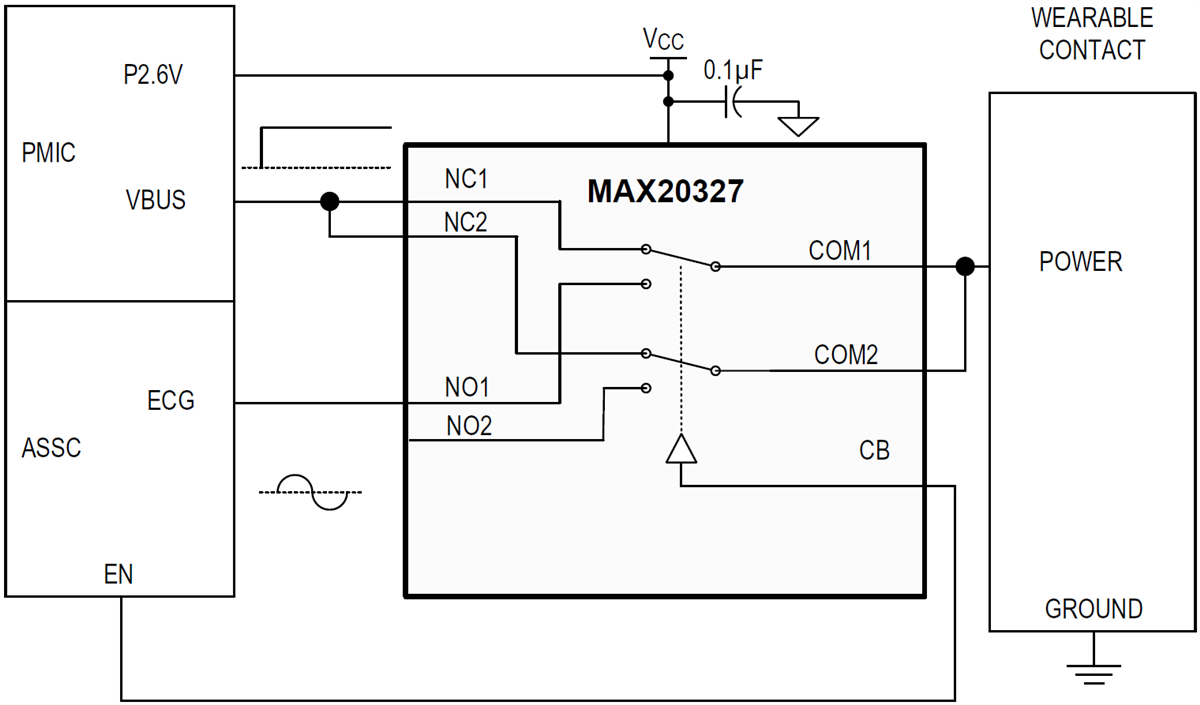

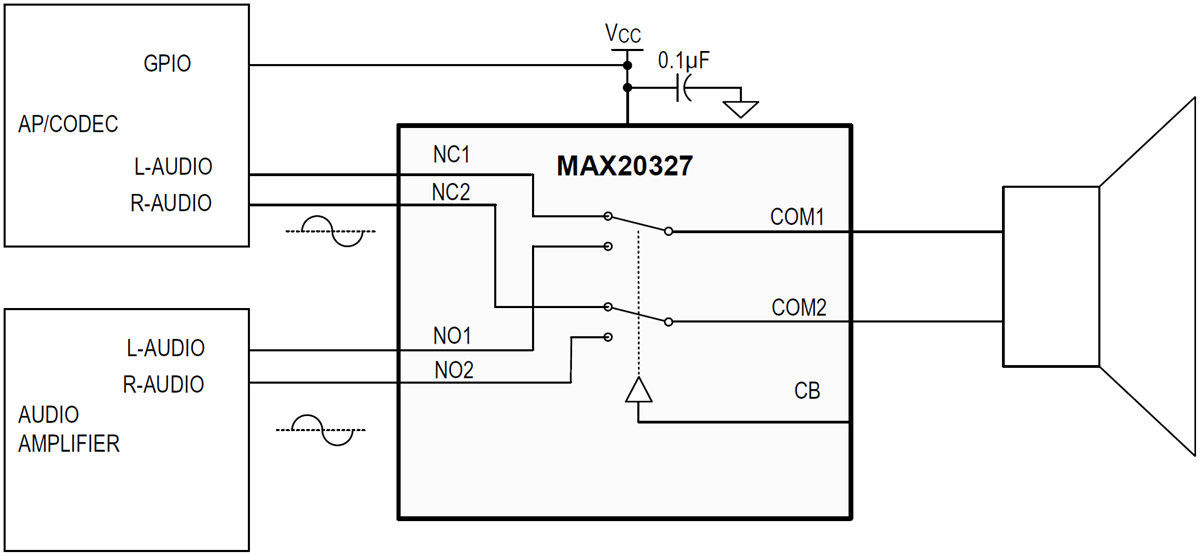

典型应用电路
发布日期: 2018-08-31
| 更新日期: 2023-04-25
