Analog Devices / Maxim Integrated MAX20328和MAX20328A多路复用器开关
Maxim Integrated MAX20328和MAX20328A多路复用器开关是用于便携式应用的USB Type-C音频接口IC。数据线和SBU线存在高总线电压短路的风险，从而有可能对便携式设备造成永久性损坏。MAX20328和MAX20328A可为高压充电解决方案提供USB Type-C和USB供电 (PD) 方式。当与模拟音频信号（从正电压到负电压会等不同变化）复用时，USB 2.0数据线也需要受到保护。这些器件可以检测CC引脚连接事件，以禁用麦克风偏置，并在连接音频附件时消除弹出噪声。MAX20328和MAX20328A采用5 x 5阵列、25焊球、0.4mm间距、2.34mm x 2.34mm晶圆级封装 (WLP)。
特性
- 多功能、灵活的开关配置
- 高速USB数据或音频开关路径
- 在音频配置下自动检测阻抗
- 全手动开关控制
- Beyond-the-Rails™信号功能
- 过压保护数据和音频通道
- 两个独立的OVLO模块
- 可将OVLO阈值设置为3.37V、4.00V、4.70V或5.00V
- 支持负电压的音频通道
- ±5V音频信号（受正OVLO阈值限制）
- -100dB THD+N
- -100dB PSRR (217Hz)
- 高ESD和浪涌保护USB Type-C触点
- ±12kV HBM
- USB Type-C引脚具有±25V的浪涌耐受能力
- 解决方案尺寸极小
- 5 x 5阵列、0.4mm间距、2.34mm x 2.34mm WLP封装
应用
- 智能手机
- 平板手机
- 平板电脑

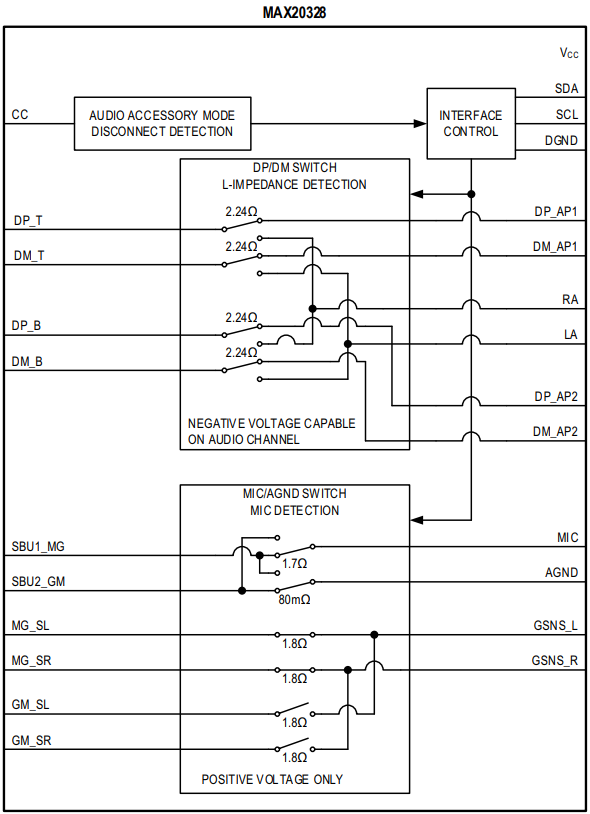

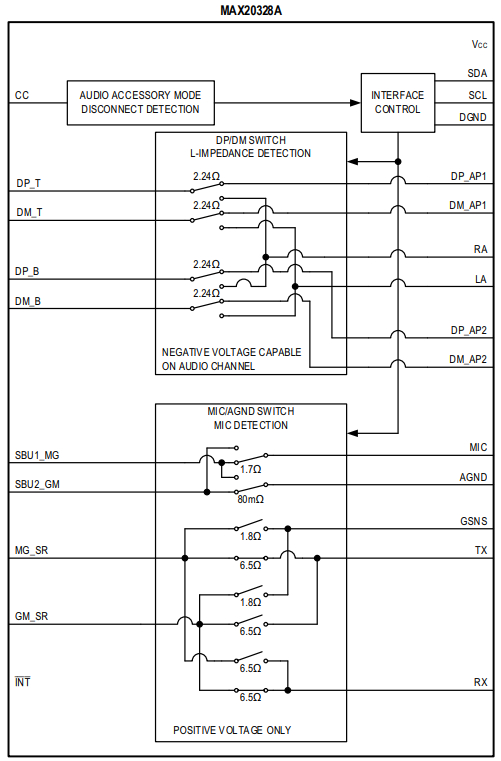

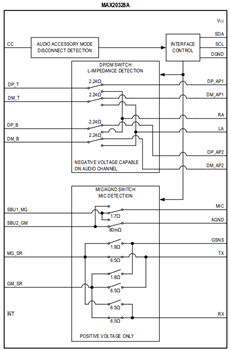

框图
发布日期: 2018-07-17
| 更新日期: 2023-04-25
