Analog Devices / Maxim Integrated MAX20330可编程OVP控制PMIC
Maxim Integrated MAX20330可编程过压 (OVP) 控制电源管理IC (PMIC) 是一款具有VBUS阻抗检测功能的控制器。VBUS阻抗检测可以检测软短路并就潜在的连接器过热情况向用户发出警告。对于需要灵活和可调节的OVLO阈值的器件而言，MAX20330 PMIC可驱动此类器件的外部低RON路径。该款过压控制器采用内置电荷泵设计，可驱动具有低RON（最大10mΩ）的单路或双路背对背外部N沟道MOSFET。MAX20330 OVP控制器具有100ns超快速关断时间和热关断保护特性。
MAX20330可编程过压PMIC的输入电压范围为2.7V至36V，在-40°C至85°C的较宽温度范围内工作。该PMIC采用8焊球（0.35mm间距，1.77mm x 1.03mm）晶圆级封装 (WLP)，非常适合用于智能手机、平板电脑、平板手机和台式电脑。
特性
- 保护大功率便携式设备：
- 宽工作输入电压范围：2.7V至36V
- 超快速关断时间：100ns
- 内置电荷泵，可驱动外部N-MOSFET
- 灵活的过压保护设计：
- I²C可调过压保护跳闸电平
- 较宽的OVLO可调阈值范围：4V至24V（168步进）
- 预设高精度内部OVLO阈值：6.8V±2%
- 其他可提高系统可靠性的保护特性：
- VBUS短路检测
- 具有软启动功能，可最大限度减少浪涌电流
- 内部15ms启动去抖
- 热关断保护
- 节省空间的封装：
- 8焊球、0.35mm间距、1.77mm x 1.03mm WLP
应用
- 智能手机
- 平板电脑
- 平板手机
- 台式电脑

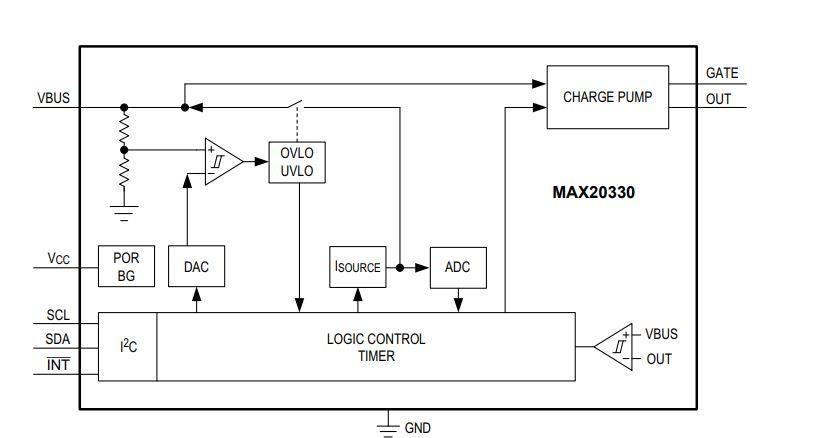

功能框图

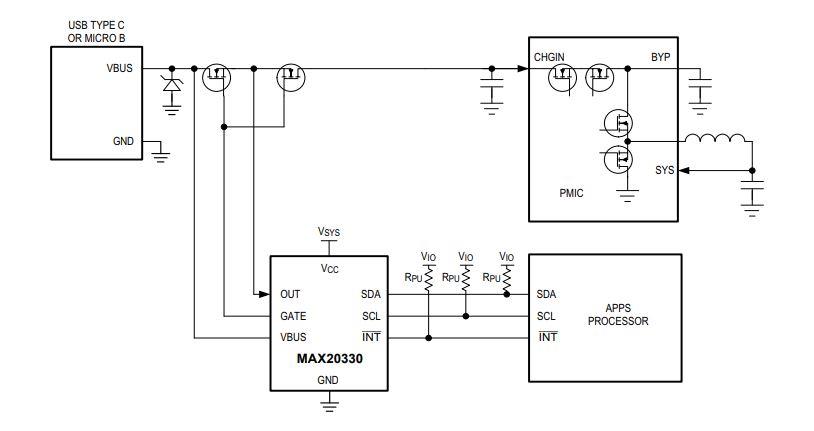

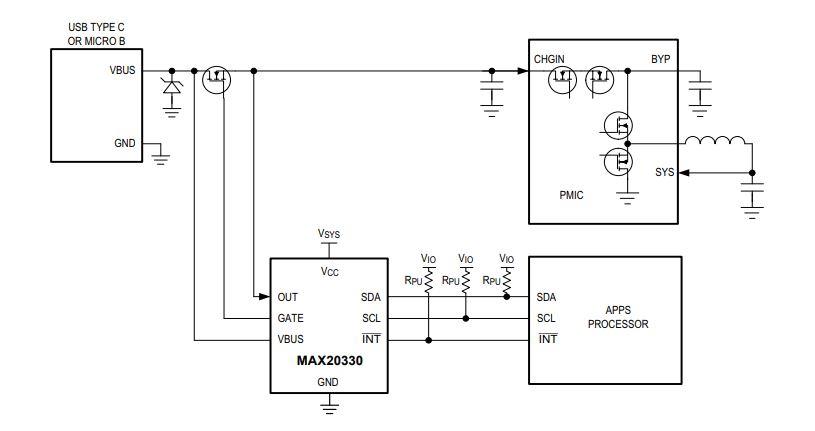

典型应用电路
发布日期: 2018-08-07
| 更新日期: 2023-04-25
