Analog Devices / Maxim Integrated MAX20334双路SPDT数据线路开关
Maxim Integrated MAX20334具有过压和浪涌保护功能的双路SPDT数据线路开关采用2.7V至5.5V电源供电，设计用于多路复用USB 2.0高速信号和各种模拟信号。MAX20334开关结合了高性能开关应用所需的低导通电容 (CON) 和低导通电阻 (RON)，并可承受过压事件。
高压VBUS的数据线路短路事件可能导致高压充电解决方案中的充电器误检测或对便携式设备造成永久性损坏。MAX20334器件满足USB 2.0信令要求。该器件采用12焊球 (1.23mm x 1.63mm) 晶圆级封装 (WLP)，在-40°C至+85°C扩展温度范围内工作。
特性
- 无失真、高速信号传输
- 双路SPDT
- 信号范围：0V至5V
- RON：4Ω（典型值）
- 带宽：600MHz
- 可靠、安全
- 正向过压保护（高达+20.5V）
- 支持热插拔
- 灵活的系统设计
- 针对各开关路径的单独控制
- EN可节省电源电流
- 发生故障时，标记将会发出指示信号
- 12焊球WLP (1.23mm x 1.63mm) 封装
- 工作温度范围：-40°C至+85°C
应用
- 智能手机
- 平板手机
- 平板电脑

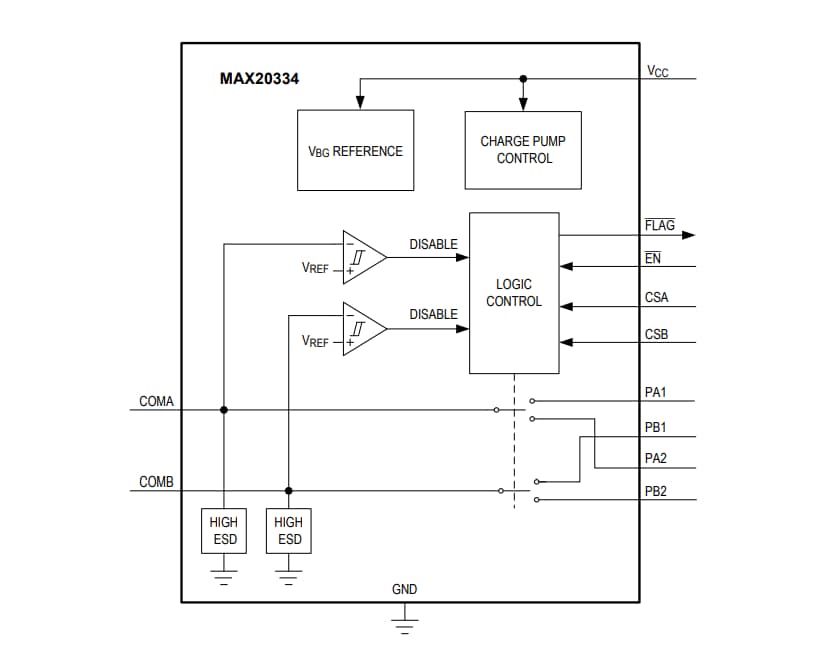

功能图
发布日期: 2019-05-28
| 更新日期: 2023-04-17
