Analog Devices / Maxim Integrated MAX20335可穿戴设备充电管理PMIC
MAX20335可穿戴设备充电管理PMIC包括一个线性电池充电器，该充电器设有智能电源选择器和功率经过优化的外设。MAX20335 PMIC设有两个超低静态电流降压稳压器和三个超低静态电流低压差 (LDO) 线性稳压器。这些稳压器可提供多达五路稳压，每路稳压都具有超低静态电流，可最大限度地降低功耗并延长全天候运行器件的电池寿命。线性电池充电器设有智能电源选择器，连接至电源时允许使用耗尽电池工作。
MAX20335 PMIC包含一个可编程功率控制器，可根据应用要求将器件配置为真关断或常开状态。该电源控制器还可提供延时复位信号和电压排序。MAX20335 PMIC采用36焊球（0.4mm间距，2.72mm x 2.47mm）晶圆级封装 (WLP)。MAX20335充电管理解决方案设计用于低功耗可穿戴电子产品应用，如健身监测器和可充电物联网设备。
特性
- 延长电池充电间隙的系统使用时间：
- 双路超低IQ 200mA降压稳压器：
- 输出可编程：0.8V至2.375V和0.8V至3.95V
- 0.9μA（典型值）静态电流 - Buck 1
- 可选固定峰值电流模式，优化噪声敏感应用中的纹波频率
- 三个超低IQ 100mA LDO：
- LDO1：
- 可编程输出：0.8V至3.6V
- 0.6μA（典型值）静态电流
- 2.7V至5.5V输入电压，具有专用引脚
- LDO2/3：
- 可编程输出：0.9V至4V
- 1μA（典型值）静态电流
- 1.71V至5.5V输入电压，具有专用引脚
- 双路超低IQ 200mA降压稳压器：
- 易于实施的锂离子电池充电：
- 智能电源选择器
- 28V/-5.5V容限输入
- 热敏电阻监控器
- 高度集成，最大限度地减小解决方案的尺寸
- 提供五个稳压轨
- 每个LDO均具有开关模式选项
- 优化系统控制：
- 监测器按钮，用于超低功耗模式
- 上电复位延迟和电压排序
- 片上电压监测器多路复用器
应用
- 可穿戴电子产品
- 健身监测器
- 可穿戴式健康追踪器
- 可充电物联网设备

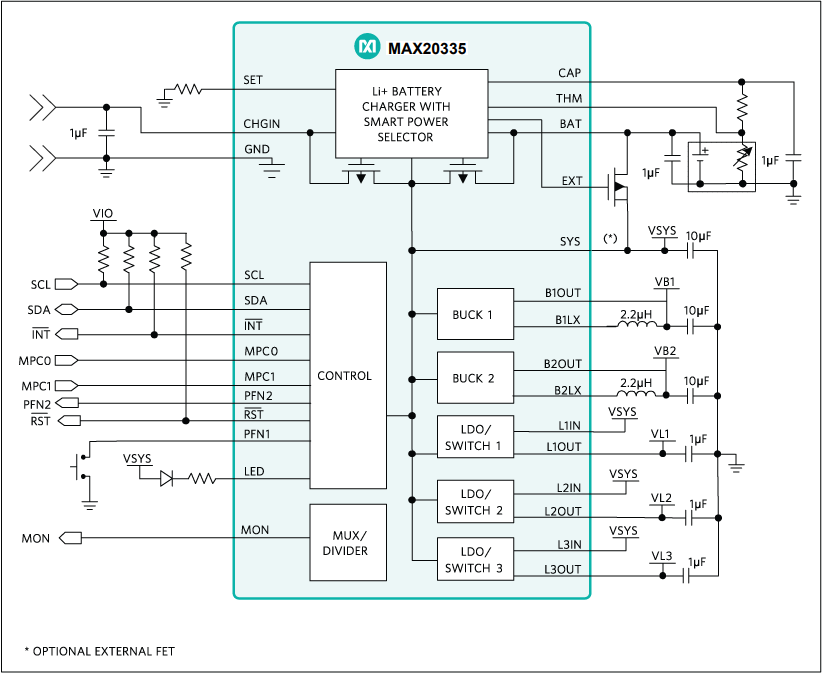

典型应用电路
发布日期: 2018-08-07
| 更新日期: 2024-07-02
