Analog Devices / Maxim Integrated MAX20345电源管理IC (PMIC)
Maxim MAX20345电源管理IC (PMIC) 设有超低IQ稳压器，非常适合用于低功耗可穿戴应用。该器件包括线性电池充电器，带有智能电源选择器和多种功率经优化的外设。该器件设有三个降压稳压器、三个低压差 (LDO) 线性稳压器和一个降压-升压稳压器，可提供多达七路稳压电压，且每路电压均具有超低静态电流。借助两个负载开关，可断开系统外设，以最大限度地减少系统的总静态负载。MAX20345可让系统设计人员对全天候运行的设备（如可穿戴设备）最大限度地降低功耗并延长电池寿命。
特性
- 延长充电间隙的电池使用时间
- 3个低IQ降压稳压器（IQ = 0.9µA（典型值））
- 220mA输出电流
- 通过灵活调节开关频率减少了噪声
- Buck1：0.700V至1.330V输出电压（10mV步进）
- Buck2：0.700V至2.275V输出电压（25mV步进）
- Buck3：0.700V至3.850V输出电压（50mV步进）
- LDO1 (IQ = 0.55µA（典型值））
- 100mA输出
- 2.7V到5.5V输入电压范围
- 0.8V到3.6V输出电压（100mV步进）
- LDO2（IQ = 1µA（典型值））
- 100mA输出
- 输入电压范围：1.71V至5.50V
- 0.9V到4.0V输出电压（100mV步进）
- LDO3（IQ = 1µA（典型值））
- 50mA输出
- 输入电压范围：1.00V至2.00V
- 0.50V到1.95V输出电压（25mV步进）
- 2个负载开关
- 输入电压范围：0.65V至5.50V
- 1Ω RON (SYS = 3.0V)
- 低IQ降压-升压稳压器（IQ = 2µA（典型值））
- 1.5W输出能力
- 2.6V到5.5V输出电压（50mV步进）
- 易于实施锂离子电池充电
- 线性锂离子电池充电器
- 5mA至500mA充电电流
- +28V/-5.5V容限输入
- 正常充电
- 热敏电阻监控器
- 智能电源选择器
- 线性锂离子电池充电器
- 优化系统控制
- 上电/复位控制器
- 按钮监器
- 出厂模式
- 系统接口
- 使用可编程分频器监控多路复用器，以监控系统电压和充电电流
- 3个低IQ降压稳压器（IQ = 0.9µA（典型值））
应用
- 可穿戴设备
- 物联网

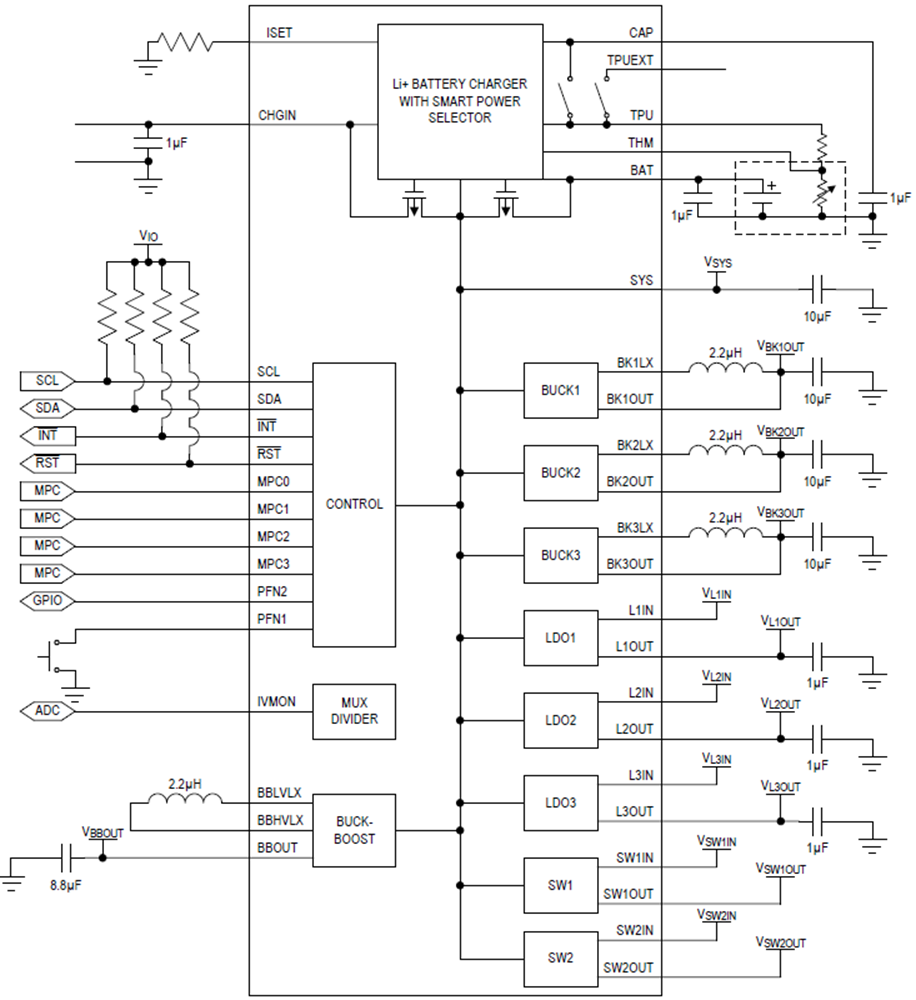

功能图
