Analog Devices / Maxim Integrated MAX20414EVKIT评估套件
Maxim Integrated MAX20414EVKIT评估套件是用于演示MAX20414电源管理IC (PMIC) 的平台。MAX20414是一款高效率、双输出、低电压直流-直流转换器。MAX20414EVKIT包括两个MAX20414直流-直流转换器。
OUT1将3.3V输入电压升压至5V、电流高达500mA，而OUT2降压型转换器则提供可调节输出电压，输出电压低至0.8V、电流高达3A。2.2MHz开关频率允许使用全陶瓷电容，最大限度地减少外部元件数量。MAX20414EVKIT评估套件具有两个开/关跳线控制，以及两路复位输出（RESET1、RESET2），用于指示各个转换器的输出状态。此外，该套件还提供SYNC输入，用于选择工作模式（强制PWM、跳脉冲或外部频率同步）。
特性
- 工作电压范围：3V至5.5V
- 500mA同步升压转换器时为5V (OUT1)
- 3A同步降压转换器时为1.25V (OUT2)
- SYNC模式选择输入，用于选择强制PWM (FPWM)、跳脉冲模式或外部频率同步
- 独立的RESET_输出
- 外部元件数量极少
- 经过验证的PCB布局
- 全面组装并经过测试
必要设备
- MAX20414评估套件
- 可变6V电源，能够提供5A电流
- 两个电压表
- 电子负载

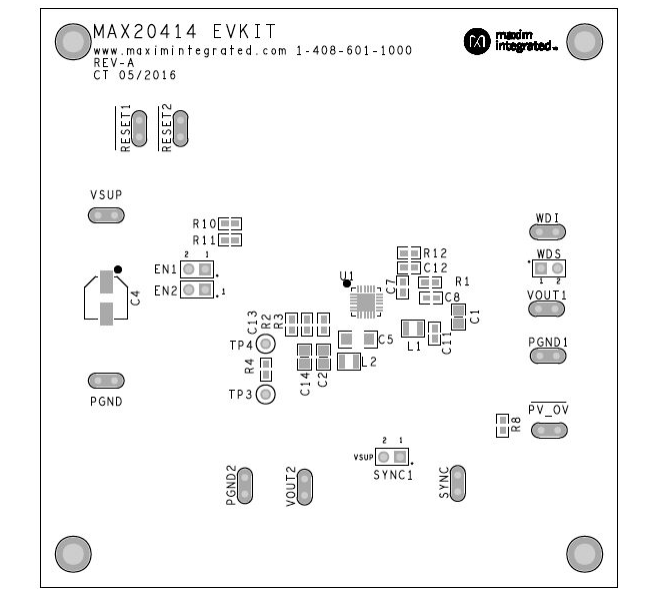

布局
发布日期: 2019-11-04
| 更新日期: 2023-05-02
