Analog Devices / Maxim Integrated MAX20429评估套件
Analog Devices Inc. MAX20429评估套件是一个经过完全组装和测试的应用电路，用于MAX20429双路6A低压降压转换器。MAX20429双路6A高效低压降压转换器在0.5V至0.5875V范围内（12.5mV步进）和1.6V至3.8V范围内（50mV步进）提供每路输出高达6A（峰值）负载电流。
ADI MAX20429评估套件采用汽车级元件，可测试至满载的每个输出。该套件包括各种用于评估的测试点和跳线。标准MAX20429评估套件预装有MAX20429CAFNA/VY+，出厂配置为电阻器可调输出电压。默认的MAX20429评估套件电阻分压器采用旁通设计，VOUT1和VOUT2上的输出电压为0.6V。
特性
- 单电源运行，具有3.0V至5.5V输入电源范围
- 可提供0.5V至3.8V独立工厂可编程输出电压
- 电阻可调输出电压
- 独立输出电流高达6A
- 输出电压精度：±1%
- 频率同步输入
- 独立使能输入
- 独立的RESET输出
- 关键节点上的跳线和测试点，简化评估
- 汽车用温度范围：-40°C至125°C
- 汽车级外部元件
- 经过验证的PCB布局
- 完全组装并经过测试
必要设备
- MAX20429评估套件
- 5V、5A直流电源 (PS1)
- 2个数字万用表 (DMM)
- 电子负载，支持30W功率 (EL1)

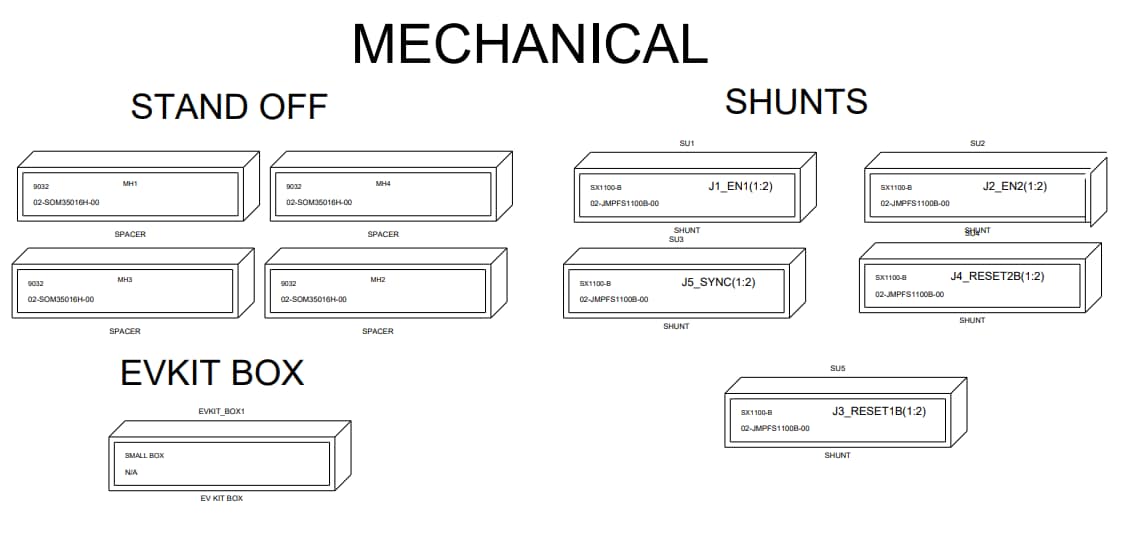

套件示意图

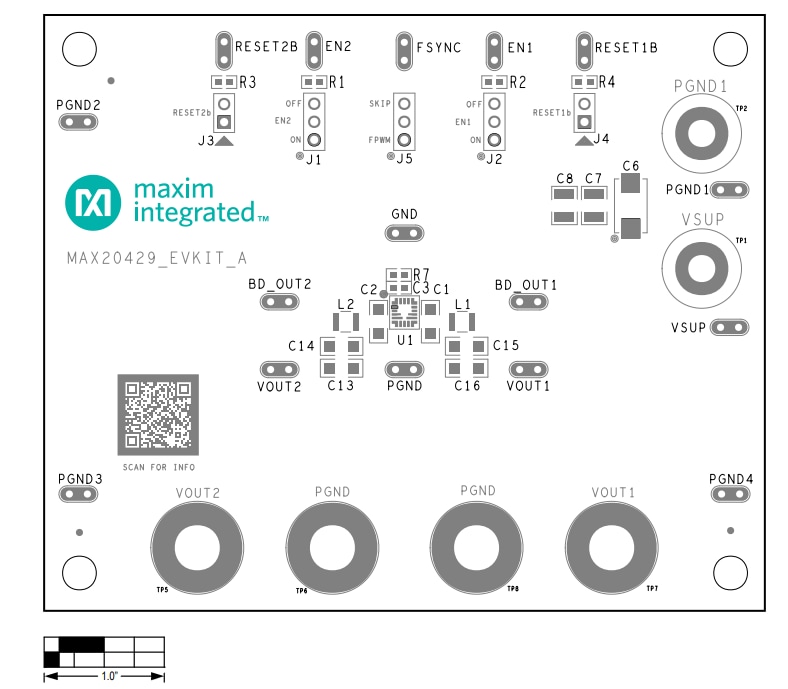

PCB布局
发布日期: 2021-04-05
| 更新日期: 2023-04-13
