Analog Devices / Maxim Integrated MAX20457双路同步降压转换器
Analog Devices Inc. MAX20457双路同步降压转换器提供两个汽车级同步降压转换器，固定频率为2.1MHz或400kHz。两个高压同步降压转换器可在180°异相下工作。MAX20457在3.5V至36V输入电压范围内工作，可通过95%占空比在低压差条件下运行。
ADI MAX20457双路同步降压转换器具有各种保护特性，包括逐周期电流限制和热关断。MAX20457指定汽车级工作温度范围为-40°C至+125°C，采用热增强5mm x 5mm、28引脚TQFNEP封装。MAX20457转换器设计用于可在宽输入电压范围（例如汽车冷启动或启停引擎条件）内工作，具有中高功率要求的应用。
特性
- 符合严格的OEM模块功耗和性能规格
- 电源电流：10μA（5V降压开启）
- 电源电流：8μA（3.3V降压开启）
- 电源电流：10μA（两个降压开启）
- EMI抑制特性可降低对敏感无线电频段的干扰，不影响宽输入电压范围
- 最短导通时间：20ns（典型值），确保2.1MHz时3.3V输出无跳跃运行
- 扩频选项
- 锁相环 (PLL) 频率同步
- 集成和散热增强型封装可节省电路板空间和成本
- 两个2.1MHz电流模式转换器，具有强制固定频率和跳跃模式
- 散热增强型5mm x 5mm、28引脚TQFNEP封装
- 支持启动就绪设计
- 宽输入电源电压范围：3.5V至36V
- 保护特性提高系统可靠性
- 电源欠压闭锁
- 过热和短路保护
应用
- 汽车启停系统
- 仪器组
- 分布式直流电源系统
- 导航与无线电随身设备

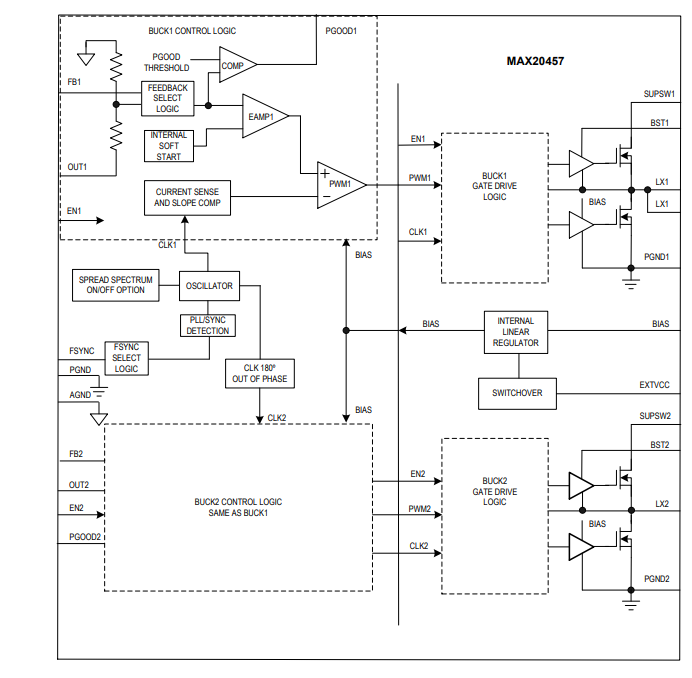

框图
