Analog Devices Inc. MAX20459EVKIT 评估套件

Analog Devices MAX20459EVKIT评估套件设计用于快速轻松地演示MAX20459。MAX20459汽车用大电流降压转换器集成有3A的高效车规级降压转换器、USB Type-C DFP控制器、自动BC1.2 DCP以及苹果® 和三星® 专用充电器检测电路。

ADI MAX20459EVKIT评估套件提供独立启用的MAX20459ATJC/V+，由下拉电阻配置。I2C版本（MAX20459ATJA/V+）支持灵活配置、详细故障诊断以及访问用于报告裸片温度、输出电压和输出电流的片上ADC。通过使用ADI MINIQUSB模块以及所提供的示例GUI，可轻松实现I2C功能。

特性

  • 可配置充电检测模式
    • USB-C 3.0 A、1.5 A、0.5 A
    • USB-IF BC1.2 DCP
    • Apple 2.4A、1.0A
    • Samsung 2.0A
    • 中国YD/T 1591-2009充电规范
  • 通过集成式DC-DC转换器自动调整USB电压（275kHz至2.2MHz）
  • 经过验证的PCB布局
  • 完全组装并经过测试

应用

  • 专用USB充电端口 (DCP)
  • 主机和集线器模块专用充电端口
  • 专用充电模块

必要设备

  • MAX20459评估套件
  • USB Type-C转Type-C电缆
  • 14V/2A直流电源或汽车电池（VBAT）
  • USB-C电流表（推荐使用可插拔USBC-VAMETER）
  • USB-C设备（推荐智能手机）
  • 两根跳线：VBAT 、GND

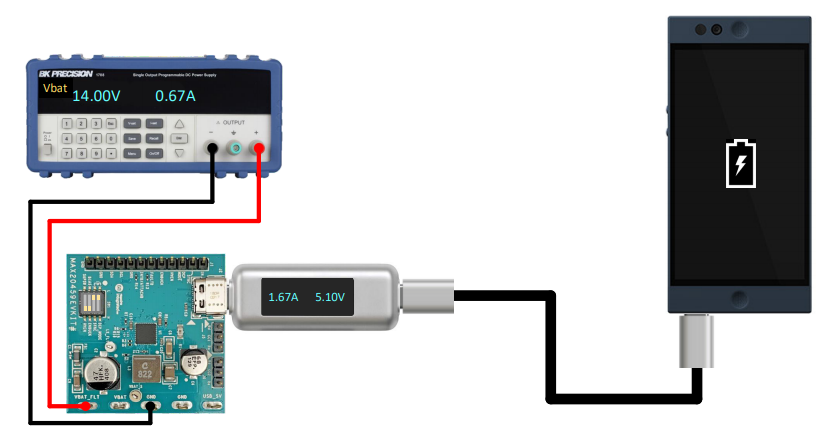

独立套件接口
