Analog Devices / Maxim Integrated MAX20812降压开关稳压器
Analog Devices Inc. MAX20812降压开关稳压器的输入电压范围为2.7V至16V，可配置开关频率为500kHz至3MHz。ADI MAX20812可提供高达6A每路输出负载电流。这两路输出可作为单输出双相稳压器进行并联，支持高达12A负载电流。
ADI MAX20812降压开关稳压器采用固定频率、电流模式控制，具有内部补偿功能。双开关稳压器以180°异相工作。MAX20812采用可选的高级调制方案 (AMS)，可提高动态负载瞬态性能。
此外，该器件还提供可选的断续电流模式 (DCM) 操作，以提高轻负载效率。通过将引脚搭接电阻器从PGM_引脚接地，可选择操作设置和可配置特性。
MAX20812集成多种保护功能，包括正负过流、输出过压和过热保护。这些特性集成在紧凑的3.5mm x 4.6mm FC2QFN封装中。
特性
- 功率密度高、元件数量少
- 双输出或双相操作
- 单电源运行，集成LDO，用于偏置生成
- 可选2.5V至5.5V外部偏置，实现更高效率
- 紧凑型3.5mm x 4.6mm、21引脚FC2QFN封装
- 内部补偿
- 宽工作范围
- 输入电压范围：2.7V至16V
- 输出电压范围：0.5V至5.8V
- 可配置开关频率：500kHz至3MHz
- 结温范围：-40°C至+125°C
- 三个引脚搭接编程引脚，用于选择不同配置
- 每个输出独立使能和电源良好
- 优化的性能和效率
- 92.5%峰值效率：VDDH=12V、VOUT=1.8V和fSW=1MHz
- 交错式180°异相工作
- 可选AMS，改善负载瞬态
- 可选DCM，提高轻负载效率
- 有源电流平衡，用于双相操作
应用
- 通信设备
- 网络设备
- 服务器和存储设备
- 负载点稳压器
- µP芯片组
- 存储器VDDQ
- FPGA/DSP/MCU的I/O引脚

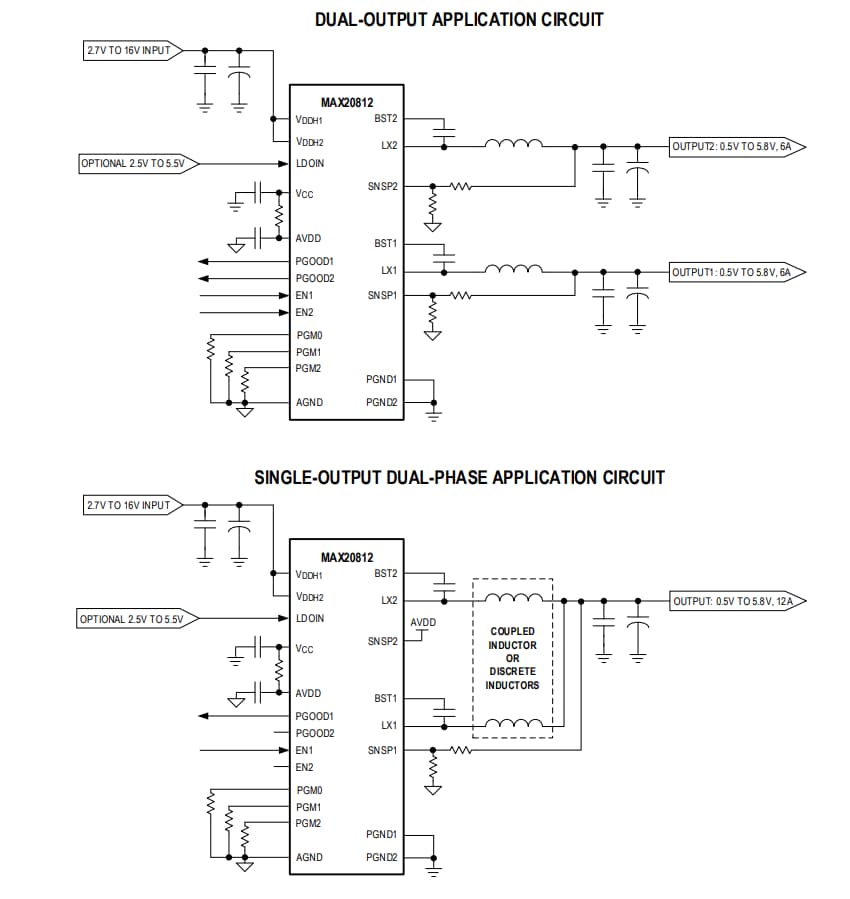

简化应用电路
框图
发布日期: 2021-05-06
| 更新日期: 2023-04-13
