Analog Devices Inc. MAX22007四通道模拟输出IC
Analog Devices MAX22007四通道模拟输出IC可在每个通道上提供电压或电流输出。对于HVDD=8V至20V和HVSS=-2V至0V的高压电源，所有输出均提供±42VP-P 保护。MAX22007的每个输出通道都有一个12位DAC，利用共享内部基准电压源实现快速建立时间。该器件可提供低失调高压放大器，用于调节从低压DAC输出至高压或电流输出的信号。如果一个输出接线错误，所有其他输出均不受影响，可以正常工作。对于每个通道，可以使用内部比较器确定负载阻抗，并支持微控制器智能选择电压或电流输出模式。所有输出均通过集成电流保护确保安全，实现功能和热稳健性。Analog Devices MAX22007还包括热关断电路，可在结温超过+165°C（典型值）时保护器件。
MAX22007使用时钟速率高达30MHz的SPI接口与微控制器通信，提供可选的八位CRC，以提高数据完整性。八个GPIO可用于连接和控制应用电路中的其他资源。MAX22007可2.7V至5.5V VDD 低电压电源和8V至24V HVDD正高压电源下工作。负电压电源HVSS可设置在-2V至0V之间。MAX22007采用8mm x 8mm 56引脚TQFN封装，工作温度范围为-40°C至+85°C，所有引脚均提供2.5kV HBM ESD保护。
特性
- 可配置输出
- 每个输出均可单独配置
- 内部比较器，支持计算电压模式或电流模式的负载阻抗
- 电压模式支持0V至10.5V线性范围，对于1kΩ至1MΩ负载提供12.5V超量程
- 电流模式支持0mA至21mA线性范围，对于0Ω至750Ω负载提供25mA超量程
- 系统精度
- V/I输出分辨率为12位
- 经过工厂校准，+25°C时增益和失调误差在±0.2%以内
- V/I总不可调整误差小于±1%（-40°C至+85°C时）
- 稳健，带集成诊断功能
- 输出驱动器±42VP-P保护
- ±1kV浪涌保护，输入引脚上设有4.99kΩ串联电阻器
- 所有引脚上±2.5kV HBM ESD保护
- 输出通过外部二极管提供短路和过压保护
- 热监测和关断保护
- 简单、低成本接口
- 高达30MHz SPI串行接口，带可选的8位CRC
- 菊花链模式，可降低系统成本
- VDD =2.7V至5.5V，便于连接微控制器
- 高压输出电源：
- +8V至+24 V HVDD
- -2V至0V HVSS
- 采用紧凑封装，性能可靠
- 工作温度范围：-40 °C至+85 °C
- 56引脚TQFN封装，8mm x 8mm
应用
- 楼宇自动化模拟输出
- 可配置模拟输出卡
- 工厂自动化模拟输出
- 过程自动化
- 可编程逻辑控制器

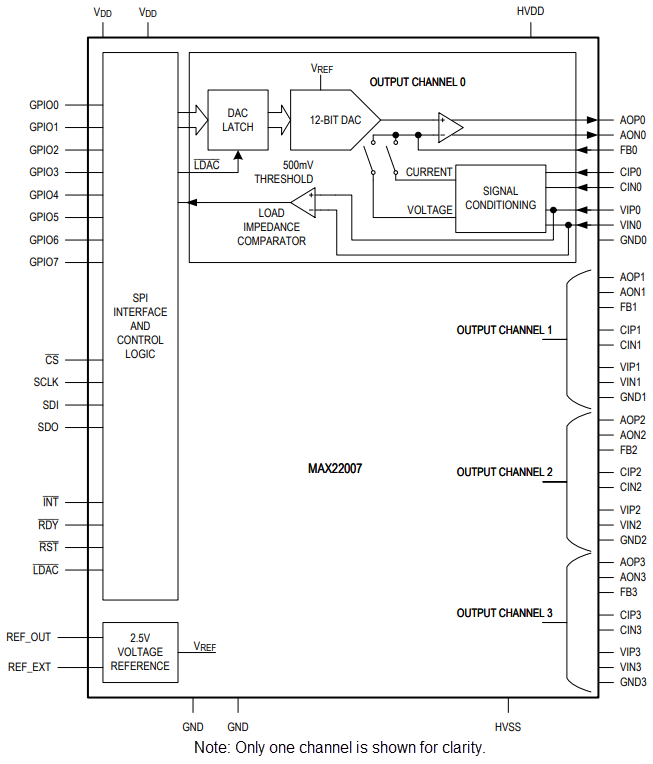

功能图
