Analog Devices / Maxim Integrated MAX22204EVKIT电机驱动器评估套件
Analog Devices MAX22204EVKIT电机驱动器评估套件提供经过验证的设计，用于评估MAX22204器件，+65V、3.8A（峰值）双相步进电机驱动器。该评估套件可驱动单个步进电机，并设有板载微控制器 (MCU) 和图形用户界面 (GUI)，用于驱动Analog Devices MAX22204’的输入以及配置工作模式。还可通过GUI配置微步模式、衰减模式、目标速度和加速度。
特性
- 轻松评估MAX22204步进电机驱动器
- 板载MCU和GUI，用于驱动和配置MAX22204
- 可配置目标速度
- 可配置加速配置文件
- 可配置的微步进和衰减模式
- 电机线圈电流报告
- 可配置满量程电流
- 板载+3.3V稳压器，为MAX22204的I/O供电
- 穿孔板和接头支持分离MAX22204电路
- Windows 7®/8®/10®兼容软件
- 完全组装并经过测试
- 经过验证的PCB布局
必要设备
- MAX22204EVKIT
- USB Type-A转micro-USB Type-B公头电缆
- 高达+65V DC，3.8A电源
- 步进电机

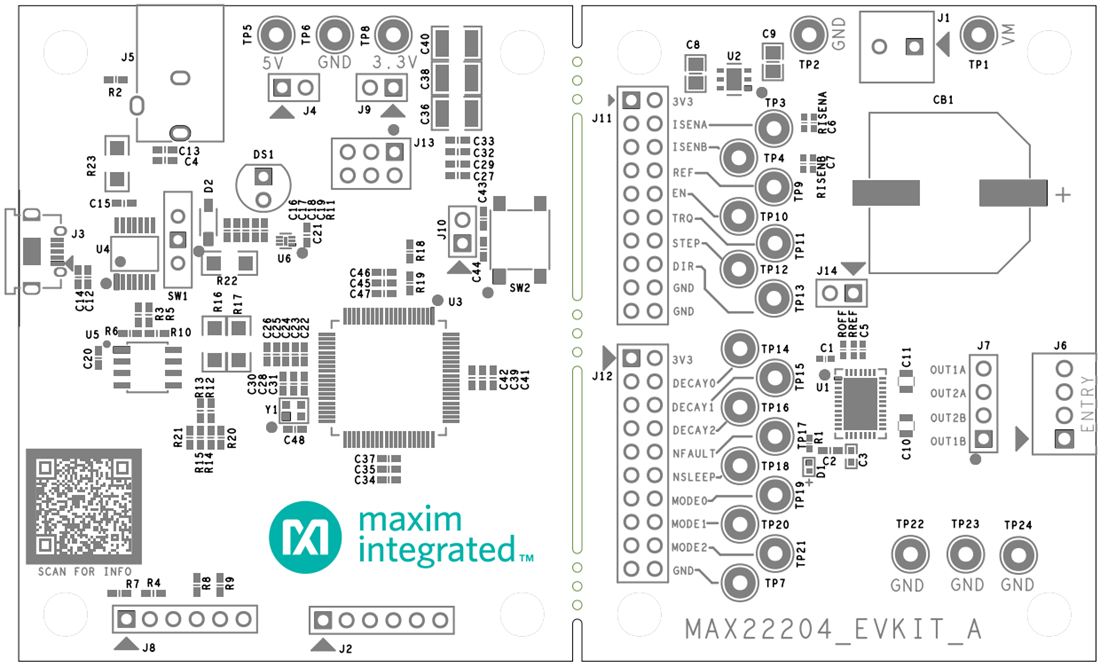

板布局
发布日期: 2022-02-22
| 更新日期: 2023-04-14
