Analog Devices Inc. MAX2223直接转换L波段卫星调谐器
Analog Devices Inc. MAX2223直接转换L波段卫星调谐器设计用于卫星机顶盒和甚小孔径终端 (VSAT) 应用。该器件使用宽带I/Q下变频器直接将卫星信号从LNB转换至基带。工作频率范围更大，925MHz至2175MHz。MAX2223包括LNA和射频可变增益放大器、I和Q降频混频器以及基带放大器。该射频可变增益放大器具有超过70dB增益控制范围和1GHz射频带宽。
该器件包括完整的单片VCO，以及一个完整的N分频频率合成器。此外，还有一个片上晶体振荡器及缓冲输出，用于驱动额外的调谐器和解调器。通过2线串行接口完成合成器的编程和器件配置。该IC具有VCO自动选择 (VAS) 功能，可自动选择适当的VCO。对于多调谐器应用，该器件可配置为具有两个2线接口地址之一。当信号路径处于关断状态时，可提供低功耗待机模式，同时又让参考振荡器、数字接口和缓冲器电路处于工作状态。这提供了一种在单调谐器和多调谐器应用中降低功耗的方法。
特性
- 频率范围：925MHz至2175MHz
- 单片VCO
- 低相位噪声：-97dBc/Hz（10kHz时）
- 无需校准
- 高动态范围：-75dBm至0dBm
- 支持1GHz射频带宽
- +3.3V ±5%单电源
- 低功耗待机模式
- 地址引脚，用于多调谐器应用
- 差分I/Q接口
- I2C 2线串行接口
- 极小尺寸、5mmx5mm、28引脚TQFN封装
应用
- VSAT

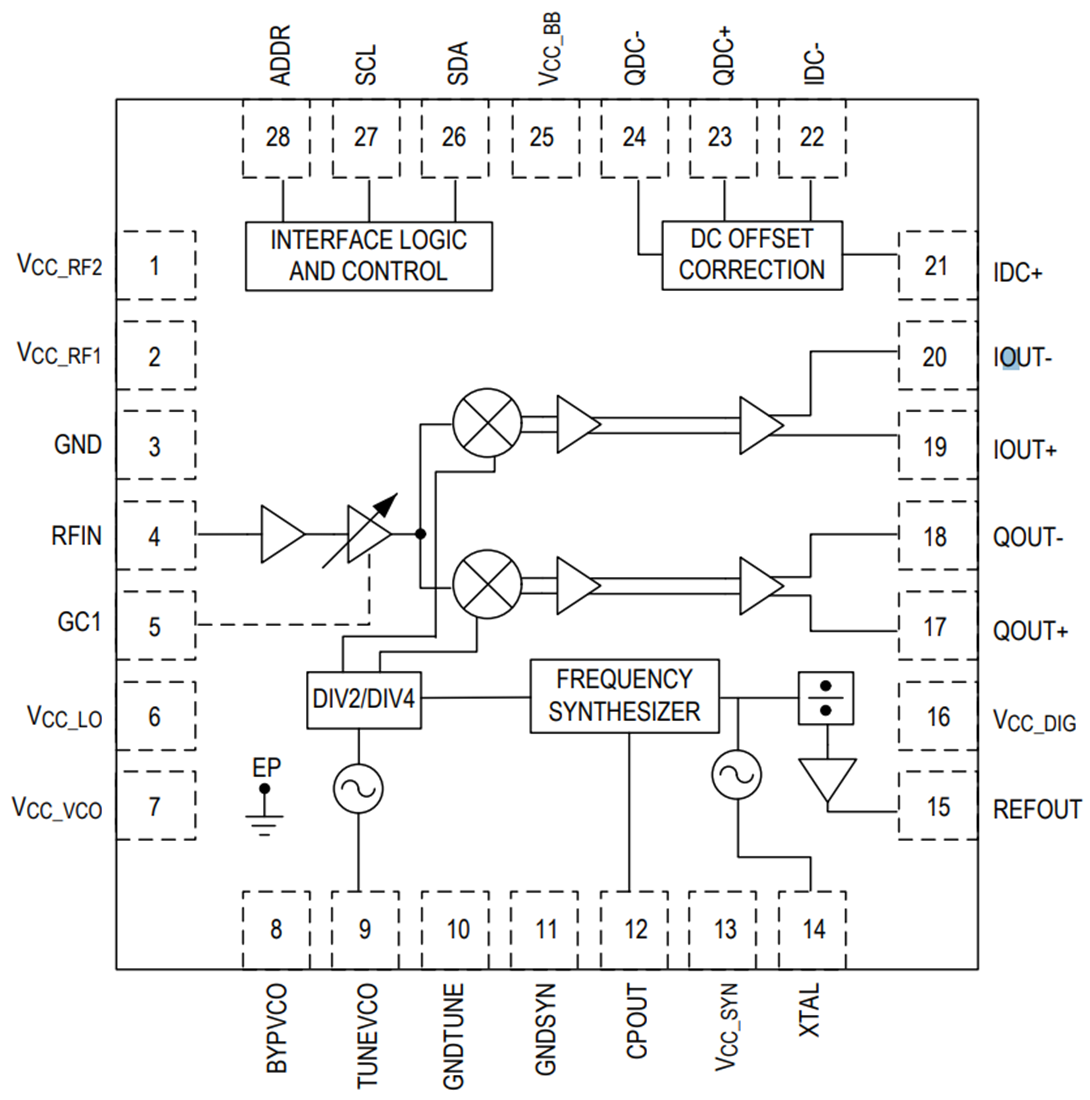

框图
