Analog Devices Inc. MAX22245 & MAX22246双通道数字隔离器 - Maxim | 贸泽

Analog Devices MAX22245和MAX22246双通道数字隔离器采用Analog Devices专有工艺技术，是一款增强型快速低功耗数字电流隔离器。MAX22246在1Mbps数据速率下以每通道低至0.76mW（1.8V电源）的功耗在不同电源域的电路之间传输数字信号。MAX22246采用增强型隔离，耐压等级为5kV_RMS（持续60秒）。

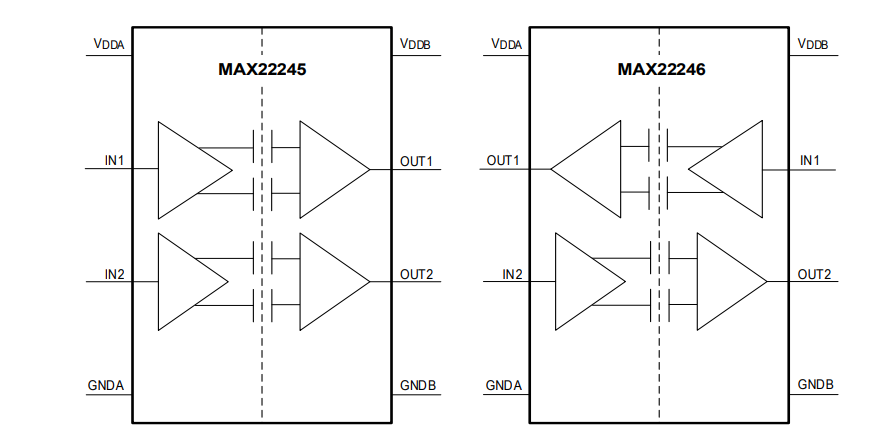

MAX22245具有两个通道，可在相同方向传输数据。MAX22246的两个通道以相反方向传输数据，因此MAX22246非常适合用于隔离收发器的Tx和Rx线路。

MAX22245和MAX22246双通道数字隔离器的额定工作环境温度范围为-40°C至+125°C，采用8引脚宽体SOIC封装，爬电距离和电气间隙均为8mm。

特性

实现快速数字信号的增强型电流隔离
- 宽体8引脚SOIC封装，爬电距离和电气间隙均为8mm
- 最大数据速率：高达200Mbps
- 耐受5kV_RMS，持续60秒（V_ISO）
- 持续耐受1500V_RMS（V_IOWM）
- 耐受GNDA和GNDB之间的±10 kV浪涌，波形为1.2/50μS
- 高CMTI（50kV/µs，典型值）

低功耗
- 在1Mbps时每通道0.76mW，V_DD =1.8V
- 在1Mbps时每通道1.42mW，V_DD =3.3V
- 在100Mbps时每通道3.2mW，V_DD =1.8V
提供多种选项，支持各种应用
- 2种最大数据速率（200Mbps、25Mbps）
- 2项通道方向配置
- 2个输出默认状态（高电平或低电平）
