Analog Devices / Maxim Integrated MAX22503E 3V/5V RS-485/RS-422收发器
Maxim Integrated MAX22503E 3V/5V RS-485/RS-422收发器的工作速率高达100Mbps，具有较大的接收器迟滞，可实现高噪声抑制能力和更佳的信号完整性。输入信号短路或开路超过10μs（典型值）时，集成的热插拔保护和故障安全接收器可确保接收器输出上的逻辑高电平。MAX22503E采用14引脚SOIC封装，环境工作温度范围为-40°C至+125°C。
特性
- 高速运行
- 数据速率高达100Mbps
- 接收器灵敏度高
- 高接收带宽
- 对称接收阈值
- 集成的保护功能提高了稳健性
- 共模范围：-15V至+15V
- ±15kV ESD保护（人体模型）
- ±7kV IEC61000-4-2气隙ESD保护
- ±6kV IEC61000-4-2接触放电ESD保护
- 驱动器输出受到短路保护
- 灵活性高，适用于诸多应用
- 电源电压范围：3V至5.5V
- 低关断电流：5μA（最大值）
- 采用14引脚SOIC封装
- 工作温度范围：-40°C至+125°C
应用
- 运动控制
- 编码器接口
- 现场总线网络
- 工业控制系统
- 背板总线

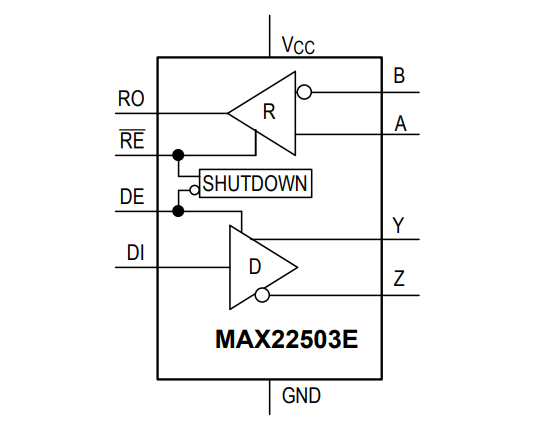

框图
发布日期: 2019-08-12
| 更新日期: 2023-04-18
