Analog Devices / Maxim Integrated MAX22506E半双工RS-485/RS-422收发器
Analog Devices MAX22506E半双工RS-485/RS-422收发器优化用于高达50Mbps的高速通信。该收发器具有集成式热插拔保护和故障安全接收器，在输入信号短路或开路超过10μs（典型值）时，确保接收器输出处于逻辑高电平。MAX22506E半双工RS-485/RS-422收发器还具有较大的接收器迟滞，可改善噪声抑制和信号完整性。
该收发器提供了8引脚SOIC和8引脚μMAX封装，工作温度范围为-40°C至+125°C。MAX22506E收发器设计用于在恶劣的工业环境中工作，优化用于在电磁干扰 (EMI) 较高的环境中实现可靠通信。典型应用包括运动控制、编码器接口、现场总线网络、工业控制系统和背板总线。
特性
- 集成保护提高了稳健性：
- 共模范围：-15V至+15V
- ±15kV ESD保护（人体模型）
- ±7kV IEC 61000-4-2气隙ESD保护
- ±6kV IEC 61000-4-2接触放电ESD保护
- 耐受超过±4kV EFT
- 驱动器输出受到短路保护
- 远距离高速运行：
- 数据速率高达50Mbps
- 接收器灵敏度高
- 高接收带宽
- 对称的接收器阈值
规范
- 存储温度范围：-65°C至+150°C
- 电源电压范围：3V至5.5V
- 工作温度范围：-40 °C至125 °C
- 关断电流：5μA（最大值）
应用
- 运动控制
- 编码器接口
- 现场总线网络
- 工业控制系统
- 背板总线
框图

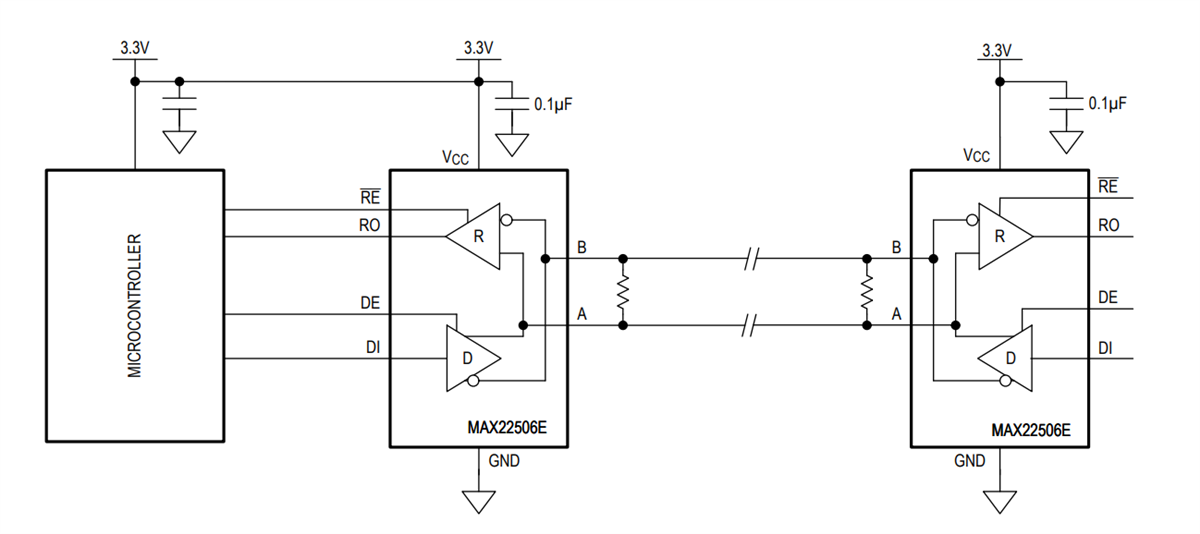

应用电路图
