Analog Devices / Maxim Integrated MAX22563−MAX22566数字隔离器
Analog Devices MAX22563−MAX22566是一系列采用专有工艺技术的6通道增强型快速低功耗数字电流隔离器。所有器件均具有隔离功能，耐压等级为3.75kVRMS/分钟。车载器件和通用器件的额定环境工作温度均为-40°C至+125°C。这些Analog Devices模块在1Mbps数据速率下的功耗低至每通道0.76mW（1.8V电源），在不同电源域的电路之间传输数字信号。低功耗特性可降低系统耗散，提高可靠性，实现紧凑设计。该器件具有25Mbps或200Mbps最大数据速率，用户可选输出默认为高电平或低电平。该器件具有低传播延迟和低时钟抖动，可降低系统延迟。
独立的1.71V至5.5V电源分别用于器件两侧的供电，这使该器件非常适合用作电平转换器。MAX22563有三个通道在一个方向上传输信号，三个通道在另一个方向传输信号。MAX22564有四个通道在一个方向上传输信号，两个通道在另一个方向传输信号 MAX22564有五个通道在一个方向上传输信号，一个通道在另一个方向传输信号。Analog Devices MAX22566的所有六个通道在同一个方向传输信号。器件具有a /V后缀，符合AEC-Q100 标准。
特性
- /V器件符合AEC-Q100认证标准
- 实现数字信号的增强电流隔离
- 20-SSOP封装，爬电距离和电气间隙为5.5mm
- 可承受3.75kVRMS，持续60秒 (VISO)
- 可持续承受784VRMS (VIOWM)
- 耐受GNDA和GNDB之间的±12.8kV浪涌，波形为1.2/50μS
- 高CMTI （50kV/µs，典型值）
- 低功耗
- 在1Mbps时每通道0.71mW，VDD=1.8V
- 在1Mbps时每通道1.34mW，VDD=3.3V
- 在100Mbps时每通道3.21mW，VDD=1.8V
- 低传播延迟和低抖动
- 最大数据速率达200Mbps
- 低传播延迟：7ns（典型值）（VDD = 3.3V时）
- 时钟抖动：RMS 11.1ps （典型值）
- 安全法规批准申请中
- 通过UL1577认证
- cUL测试符合CSA Bulletin 5A
- VDE 0884-11增强绝缘
应用
- 汽车
- 混合动力汽车 (HEV)
- 充电器
- 电池管理系统 (BMS)
- 逆变器
- 工业
- 隔离式SPI, RS-232/422/485, CAN, 数字I/O
- 现场总线通信
- 电机控制
- 医疗系统

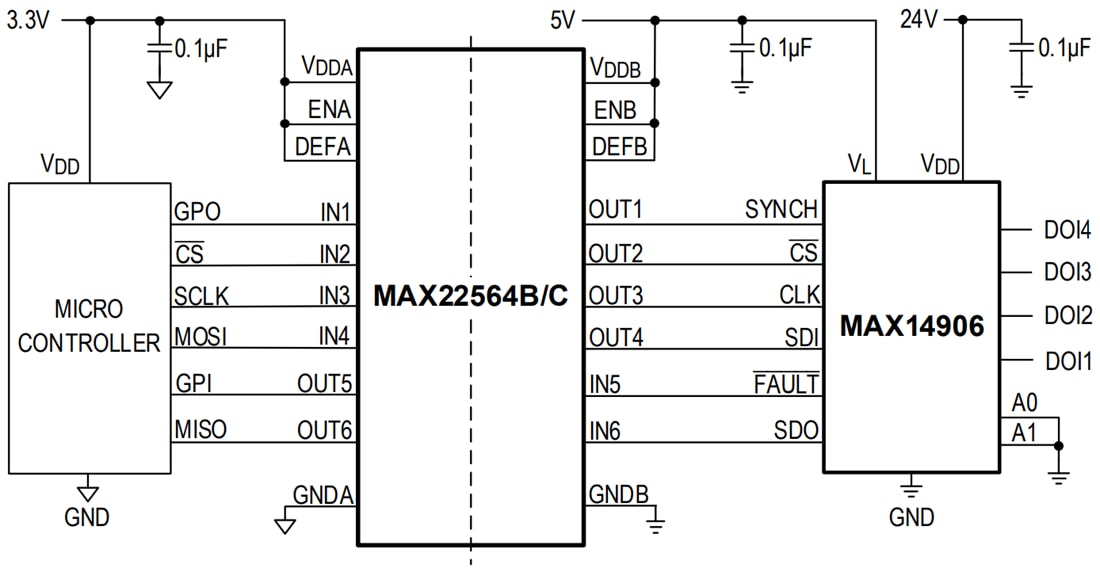

简化应用图
发布日期: 2021-10-04
| 更新日期: 2023-04-17
