Analog Devices / Maxim Integrated MAX22565CAEVKIT隔离器评估套件
Analog Devices MAX22565CAEVKIT隔离器评估套件提供经过验证的设计，用于评估MAX22565采用20引脚SSOP封装的增强型六通道电流数字隔离器。MAX22565CAEVKIT经过完全组装和测试，并装有MAX22565CAAP+。MAX22163−MAX22166与MAX22663-MAX22666在功能上与MAX22563−MAX22566类似，但封装类型不同。MAX22163-MAX22166采用16引脚QSOP封装，而MAX22663-MAX22666则采用16引脚宽体SOIC封装。 MAX22565EVKIT套件可评估整个系列器件的功能和电气性能。
Analog Devices MAX22565CAEVKITT评估套件应由两个独立隔离电源供电，其额定输出电压范围为1.71V至5.5V。单个电源也可以用于评估器件的电气参数，两侧之间无需任何隔离。
特性
- 宽范围数据传输速率（直流至200Mbps）
- MAX22246，5:1通道配置
- 可轻松连接外部设备的SMA连接器
- 宽电源电压范围：1.71V至5.5V
- 确保高达3.75kVRMS隔离，持续60s
- 温度范围：-40°C至+125°C
- 经过验证的PCB布局
必要设备
- MAX22565CAEVKIT评估套件
- 两个直流电源，输出电压范围为1.71V至5.5V
- 信号/函数发生器
- 示波器

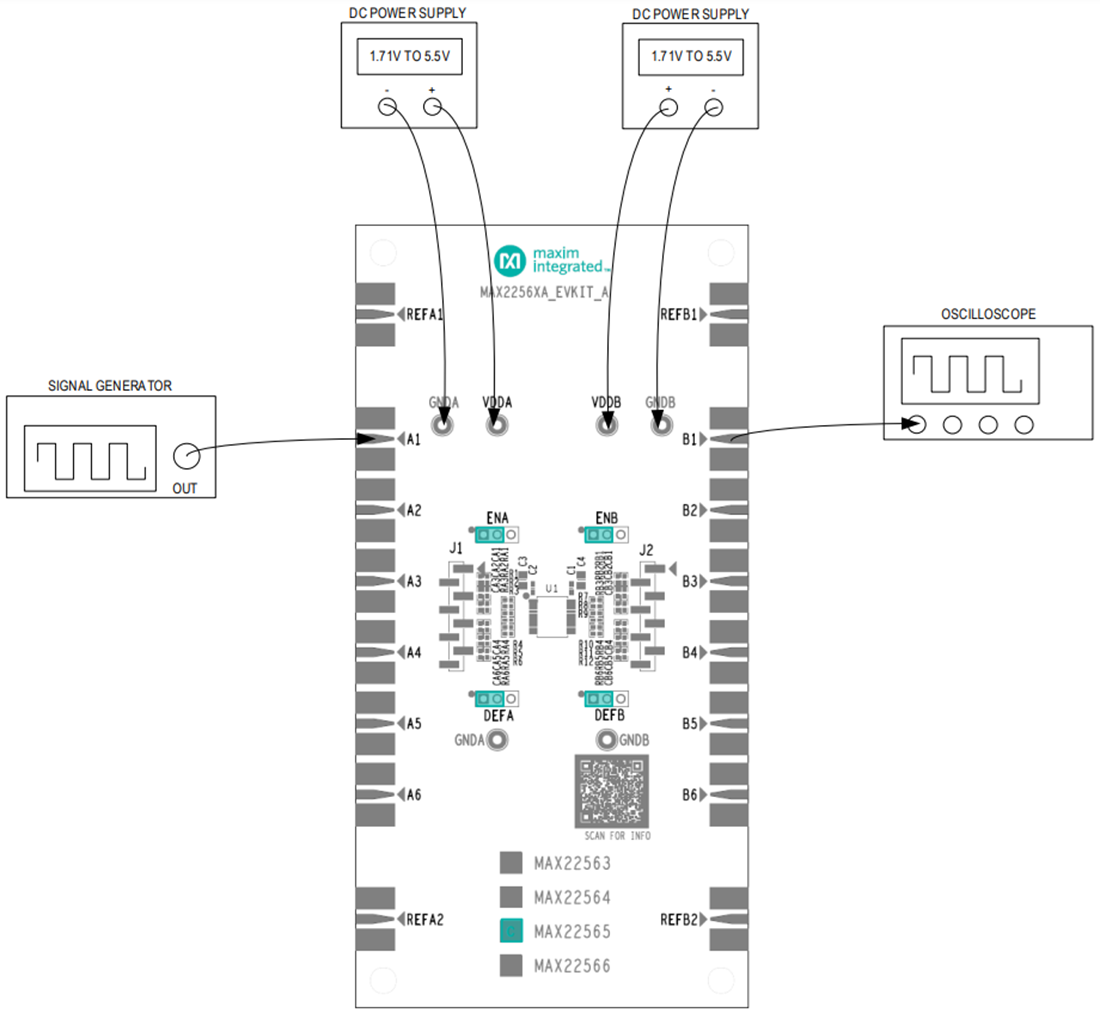

测试设置
