Analog Devices / Maxim Integrated MAX22664/5六通道数字电流隔离器

Analog Devices/Maxim Integrated MAX22664/5六通道数字电流隔离器是采用专有工艺技术设计的快速、增强型低功耗隔离器。这些隔离器每通道的功率为0.71mW（1Mbps时）（1.8V电源），在不同电源域的电路之间传输数字信号。MAX22664隔离器包括四个通道（用于数字信号传输），其中两个通道处于一个方向，另两个通道处于相反方向。MAX22665隔离器包括五个用于同向数字信号传输的通道，另一个通道用于反向。

Analog Devices/Maxim Integrated MAX22664/5六通道数字电流隔离器具有增强隔离、5kVRMS（持续60秒）耐受电压额定值、低功耗、低传播延迟以及低抖动等性能。这些隔离器符合UL的UL 1577标准，cUL测试符合CSA Bulletin 5A安全法规认证。典型应用包括混合动力电动汽车 (HEV)、充电器、逆变器和电池管理系统 (BMS)。

特性

  • 实现数字信号的增强电流隔离
    • 16宽SOIC，爬电和间隙为8mm
    • 可耐受5kVRMS 60s（VISO）
    • 可承受GNDA和GNDB之间±12.8kV浪涌，波形为1.2μs/50μs
    • 可耐受848VRMS（VIOWM）
    • 高CMTI（50kV/μs，典型值）
  • 低传播延迟和低抖动
    • 高达200Mbps的最大数据速率
    • VDD=3.3V时，传播延迟低至7ns（典型值）
    • 时钟抖动有效值为11.1ps（典型值）
  • 低功耗：
    • VDD=1.8V、1Mbps时，每通道0.71mW
    • VDD=3.3V、1Mbps时，每通道1.34mW
    • VDD=1.8V、100Mbps时每通道3.21mW
  • 安全法规认证
    • UL的UL 1577标准
    • cUL测试符合CSA Bulletin 5A

应用

  • 混合动力电动汽车 (HEV)
  • 充电器
  • 逆变器
  • 电池管理系统 (BMS)

视频

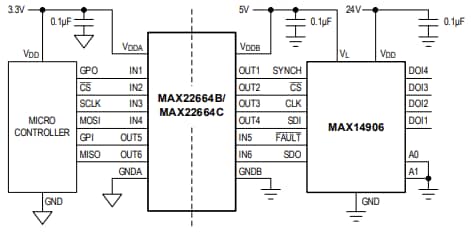

应用示意图

应用电路图 - Analog Devices / Maxim Integrated MAX22664/5六通道数字电流隔离器
发布日期: 2023-08-09 | 更新日期: 2025-10-14
