Analog Devices Inc. MAX22700/1 CMTI隔离式栅极驱动器
Analog Devices Inc. MAX22700/1 CMTI隔离式栅极驱动器是单通道隔离式栅极驱动器，具有300kV/µs（典型值）共模瞬态抑制 (CMTI)。该器件设计用于驱动逆变器或电机控制应用中的碳化硅 (SiC) 或氮化镓 (GaN) 晶体管。该器件采用集成数字电流隔离的Maxim的专有工艺技术。
特性
- 匹配传播延迟
- 20ns最小脉冲宽度
- 室温下的传播延迟为35 ns
- 零件间传播延迟匹配
- 室温下为2ns
- 在-40°C至+125°C温度范围内为5ns
- 可靠的电流隔离
- 耐受3kVRMS 持续60s (VISO)
- 持续耐受848VRMS (VIOWM)
- 耐受GNDA和VSSB之间的±5 kV浪涌，波形为1.2/50μs
- 高CMTI（300kV/μs，典型值）
- 精密UVLO
- 提供多种选项，支持各种应用
- 3个输出选项：GNDB、米勒钳位或可调UVLO
- 2种输入配置：单端带使能（E版本）或差分（D版本）
应用
- 逆变器用隔离式栅极驱动器
- 电机驱动器
- UPS和光伏逆变器

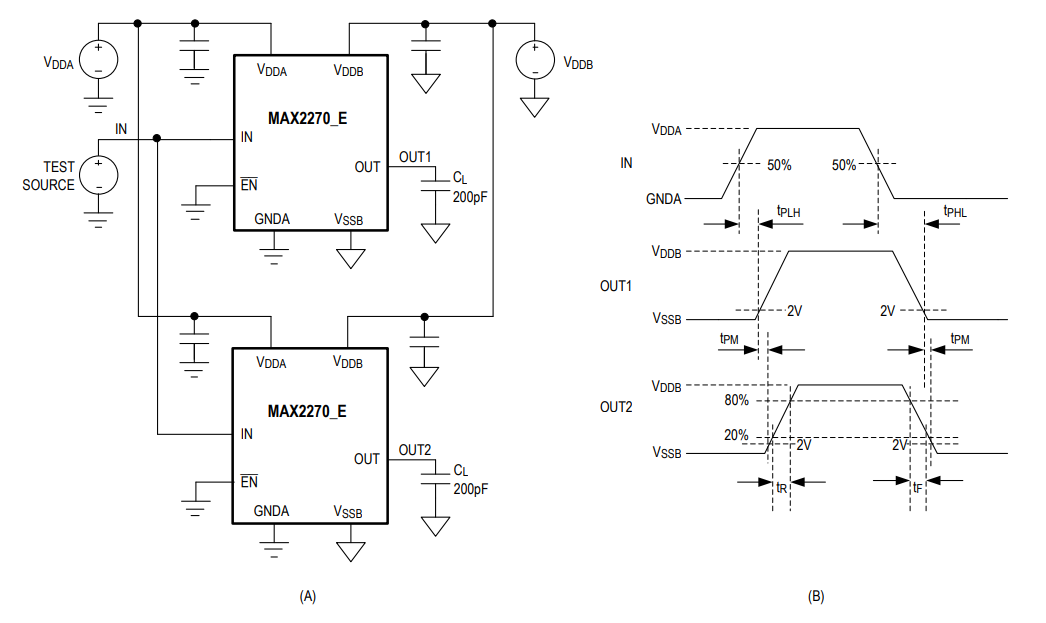

测试电路和时序图
