Analog Devices Inc. MAX25024 4通道LED驱动器
Analog Devices MAX25024 4通道LED驱动器是一款4通道背光驱动器IC，设有用于汽车显示器的升压控制器。集成电流驱动，每路可支持高达150mA LED灌电流。该器件采用2.5V至36V的宽输入电压范围，并能承受汽车负载突降事件。内部电流模式直流-直流开关控制器可配置为升压或SEPIC拓扑电路，工作频率范围为400kHz至2.2MHz。Analog Devices MAX25024包含一个有助于降低EMI的集成扩频。该器件采用自适应输出电压调节机制，可最大限度地降低LED电流驱动通路的功耗。
包括对外部nMOSFET串联开关的控制，可在背光关闭时减少静态电流，并在发生故障时断开升压转换器。该器件具有I2C控制的脉宽调制（PWM）调光和混合调光功能。两种情况下的最小脉宽均为500 ns。可采用灯串相移调光，以降低EMI。可通过I2C接口提供全面的诊断信息，以便轻松集成到需要满足ASIL B标准的系统中。MAX25024采用24引脚TQFN或24引脚侧面可湿TQFN (SWTQFN) 封装，工作温度范围为-40 °C至+125 °C。
特性
- 宽电压范围运行
- 启动后工作电源电压低至2.5V
- 承受高达40V的负载突降
- 高度集成
- 完整的4通道解决方案，包括升压控制器
- I2C控制，可最大限度地减少元件数量
- 高度可靠、低EMI
- 扩频振荡器
- 相移
- 开关频率范围：400kHz至2.2MHz
- nMOS输入保护开关
- ASIL B系统的多种特性
- LED电流测量
- 升压输入电流测量
- 升压输出电压测量
- LED开路/短路检测和保护
- 升压输出欠压和过压
- 多种调光方案，支持使用DIM输入或I2C进行混合调光或仅PWM调光
- 混合调光时，调光比>10,000:1
- PWM调光时，调光比为10,000:1（200Hz时）
- 紧凑型 (4 mm x 4 mm) 24引脚TQFN和SWTQFN封装
应用
- 中央信息显示屏
- 信息娱乐系统显示屏
- 仪表盘

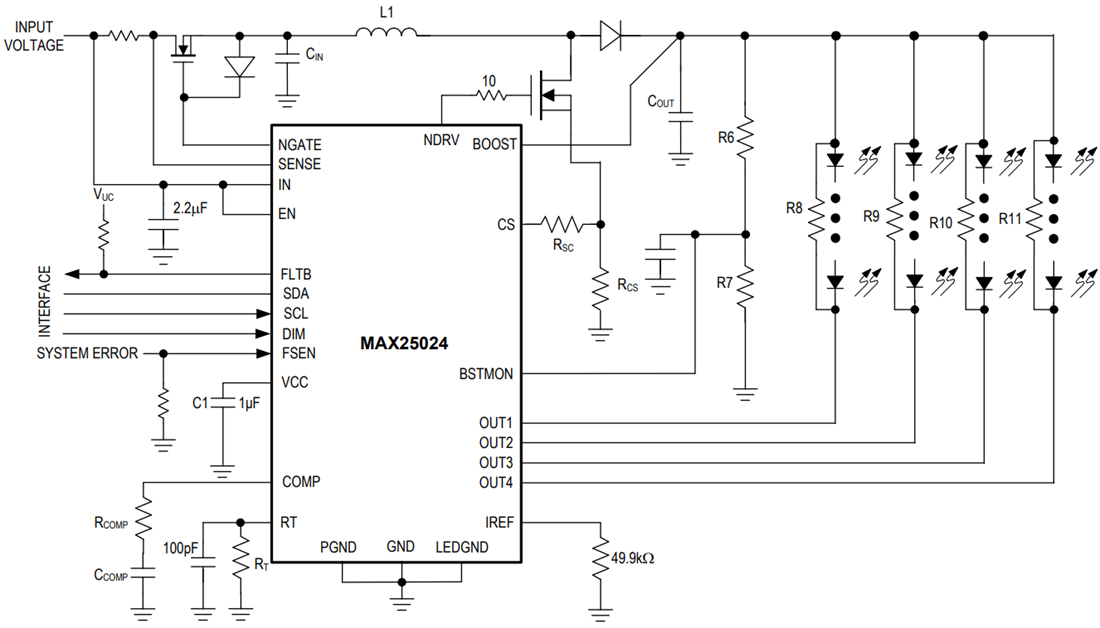

典型应用图
发布日期: 2020-06-10
| 更新日期: 2024-05-31
