Analog Devices Inc. MAX25201/MAX25202 HV同步升压控制器

Analog Devices MAX25201/MAX25202 HV同步升压控制器为宽输入电压范围升压转换器提供1.5μA (典型值）关断电流。这些器件的输入工作电压范围为4.5V至36V，因此非常适合用于汽车应用。MAX25201/MAX25202直接由具有5 V输出电压的内部低压差稳压器从汽车电池输入供电。启动后，输入工作电压范围可扩展至低至1.8V。

ADI MAX25201/MAX25202 HV同步升压控制器提供开关频率操作（高达2.2MHz)、减少输出纹波、避免AM频段干扰，允许使用更小外部元件。开关频率可通过电阻器在220kHz至2.2MHz范围内调节。

MAX25201/MAX25202控制器可在-40°C至+125°C汽车级温度范围内工作，具有逐周期电流限制和热关断保护特性。

特性

  • 符合严格的OEM模块功耗和性能规格
    • 跳跃模式下的静态电流为20µA
    • FB电压精度：±1.5%
    • 输出电压范围：固定或3.5 V至60 V可调
  • EMI抑制特性可降低对敏感无线电频段的干扰，不影响宽输入电压范围
    • 扩频选项
    • 频率同步输入
    • 电阻器可编程频率：200 kHz至2.2 MHz
  • 支持启动就绪设计
    • 启动后工作电压低至1.8V
    • 宽输入电源电压范围：+4.5 V至+36 V
  • 集成和散热增强型封装可节省电路板空间和成本
    • 电流模式控制器，具有强制连续和跳跃模式
    • 散热增强型16引脚TQFN-EP封装
  • 保护特性提高系统可靠性
    • 电源欠压闭锁
    • 过热和短路保护

应用

  • 信息娱乐系统
  • 仪表组系统
  • 紧急呼叫

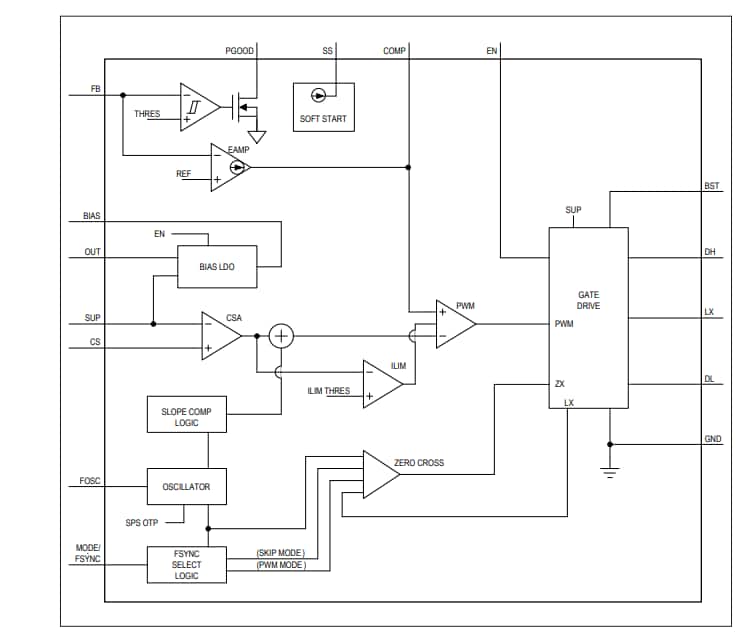

框图

框图 - Analog Devices Inc. MAX25201/MAX25202 HV同步升压控制器
发布日期: 2020-11-16 | 更新日期: 2024-07-29
