Analog Devices Inc. MAX25210EVKIT 评估套件
Analog Devices Inc. MAX25210EVKIT评估套件是用于评估MAX25210性能的平台。MAX25210汽车用电流线性稳压器在+3.5V至+30V输入电压范围内工作，提供高达300mA负载电流，空载时仅消耗10µA（典型值）静态电流。
ADI MAX25210EVKIT评估套件可配置为固定输出电压（3.3V或5V）或通过外部电阻分压器实现的可调输出电压。
特性
- 使系统设计人员能够满足100μA静态电流的严格模块要求
- 低静态电流：10 μA
- 300mA输出电流能力（300mA、200mA、100mA和50mA型号）
- 用户可选的输出电压（固定3.3V或5V和可通过外部电阻分压器调节的0.6V至11V）
- 微型输出电容器减少了电路板空间，降低了BOM成本
- 搭配2.2μF输出电容器实现稳定工作
- 可调延迟的精确RESET输出消除了对单独复位IC的需要
- 可调延迟的开漏RESET输出
- 87.5%或93.5%固定复位阈值选项
- 在冷启动条件下工作
- 低压差：200mA时280mV
- 宽输入电压范围：3.5V至36V，耐40V负载突降
- 在汽车环境中的稳健性能
- 热保护和短路保护
- 高压使能输入（可耐受40 V负载突降）
- 工作温度范围：-40 °C至+125 °C
- 符合汽车类AEC-Q100标准
应用
- 汽车
- 汽车音响主机
- 信息娱乐
- 远程信息处理
- 仪表盘
- 常开汽车模块
- 电池供电系统
- 电信
- 工业
必要设备
- MAX25210评估套件
- 5V至40V、300mA直流电源
- 无源或电子负载，灌电流为300mA
- 数字万用表 (DMM)

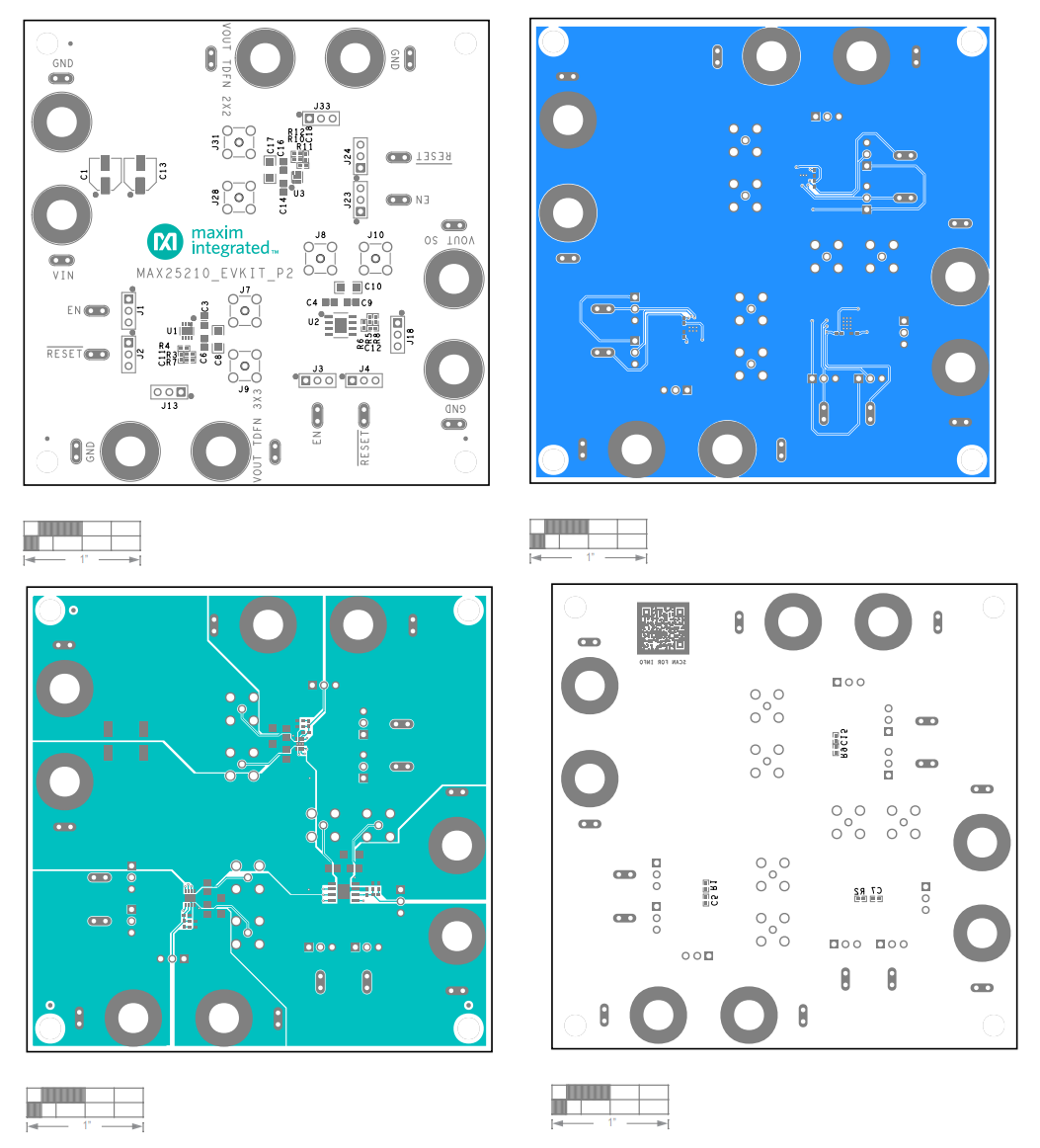

PCB布局
发布日期: 2020-07-29
| 更新日期: 2024-06-14
