Analog Devices Inc. MAX25231微型降压转换器
Analog Devices MAX25231微型降压转换器是一款小型同步器件，集成了高侧和低侧开关。MAX25231提供高达1.2A电流，输入电压范围为3.5V至36V，空载时静态电流仅为3.5µA。该转换器在6V至18V的正常工作输入电压范围内支持 ±2%的精确输出电压。该转换器具有65ns的最短导通时间能力，能够实现较大的输入－输出转换比。
该频率内部固定在2.1MHz，因此可减少外部元件数量和输出纹波，确保无AM干扰。MAX25231提供支持引脚的扩频调制，设计用于最大限度地降低调制频率引起的EMI辐射。
Analog Devices MAX25231微型降压转换器可以在99%占空比下实现低压差操作，因此非常适合用于汽车和工业应用。MAX25231采用小型 (3mm x 3mm) 12引脚TDFN封装，具有裸露焊盘，仅需极少外部元件。
特性
- 同步直流－直流转换器，具有集成式FET，待机模式下的静态电流为3.5μA
- 小尺寸解决方案，可节省空间
- 2.1 MHz频率
- 提供固定5V/3.3V输出电压选项
- 固定2.5ms内部软启动
- 固定输出电压，输出精度为±2%
- 提供3V至10V可调电压输出 (MAX25231ATCD)
- 创新的电流模式控制架构可最大限度地减小总电路板空间和BOM数量
- PGOOD输出和高电压EN输入可简化上电测序
- 保护特性和工作范围非常适合用于汽车应用
- 工作输入电压 (VIN) 范围：3.5V至36V
- 负载突降保护：40V
- 低压差操作：99%占空比
- 汽车级温度范围：-40°C至+125°C
- 符合AEC-Q100标准
应用
- 汽车
- 常开、低静态电流系统
- 工业
- 高压直流-直流转换器

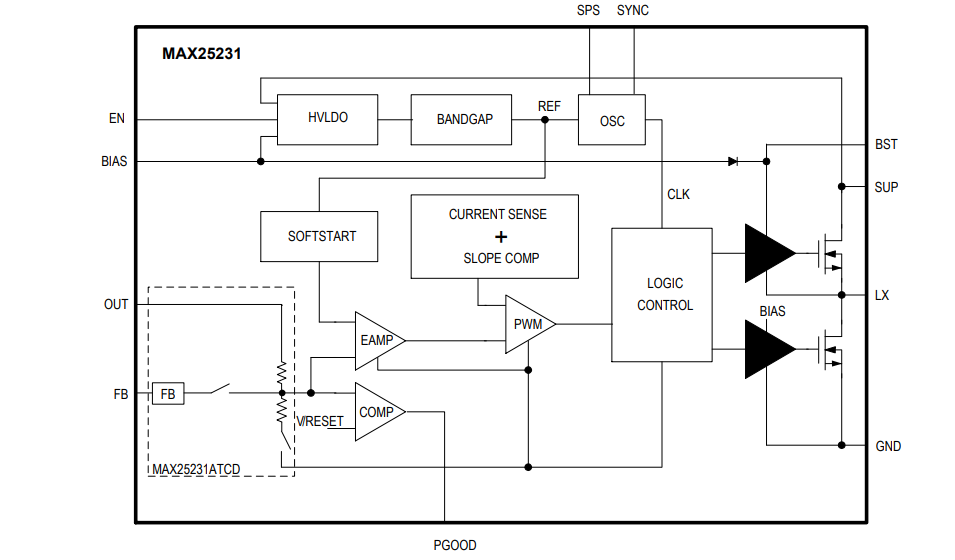

框图
