Analog Devices / Maxim Integrated MAX25405红外手势传感器
Analog Devices MAX25405红外手势传感器是一套面向汽车应用的低成本、灵活的手势传感解决方案。MAX25405集成了完整的光学系统，包括镜头、孔径、可见光滤波器和6x10光检测器阵列。
MAX25405可识别以下单独手势：
- 手滑动手势（左、右、上、下、招手）
- 隔空点击
- 轻弹
- 手指和手旋转（顺时针和逆时针）
- 多区接近检测
- 逗留点击
借助集成的6x10元件光学传感器阵列，通过检测反射自受控红外LED光源的光来实现接近、手检测和手势识别功能。即使暴露在明亮环境光下，MAX25405也能检测到这些手势。需要低功耗、低成本CPU（例如MAX32630）处理来自传感器的数据。
Analog Devices MAX25405支持两种不同串行通信协议：I2C (400kHz) 和SPI (6MHz). MAX25405采用4mmx4mm、20引脚、光学QFN封装。
特性
- 面向汽车应用的低成本、灵活手势传感解决方案
- 低功耗、低成本外部CPU处理传感器输出
- 支持滑动、旋转和接近手势
- 高度集成
- 集成透镜、孔径和滤波器
- 60像素红外光电二极管阵列
- 集成LED驱动器
- 400kHz I2C和6MHz SPI串行接口
- 在120k Lux环境光下工作
- 符合AEC-Q100标准
- 工作温度范围：-40°C至+85°C
- MSL1
- 超低功耗运行
- 1mA（3.3V时）
- 紧凑的4mmx4mmx1.35mm、20引脚、侧面可湿QFN封装
应用
- 中央信息显示控制
- 后座娱乐系统
- 车门、天窗和后备箱控制
- 替代机械开关
- 乘员检测

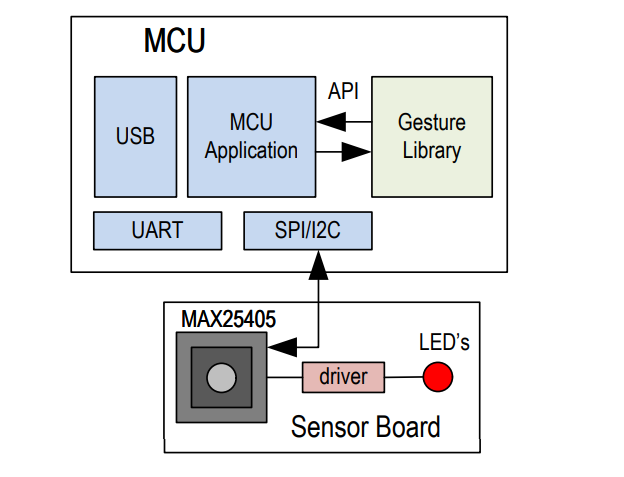

简化系统图
框图
发布日期: 2021-05-25
| 更新日期: 2023-04-12
