Analog Devices Inc. MAX25410 USB PD端口保护器

Analog Devices Inc. MAX25410 USB PD端口保护器是一套基于汽车USB供电 (USB-PD) 的Type-C保护解决方案，适用于汽车无线电、导航、连接和USB集线器/多媒体模块应用。该器件为USB Type-C™连接器上的CC1、CC2、D+和D-信号提供单芯片汽车USB-PD保护解决方案。MAX25410还设有具有高级故障管理功能的VCONN 开关，无需专用电源。

该器件的保护特性包括受保护的HVCC1、HVCC2、HVD+和HVD-引脚上的±15kV IEC 61000-4-2、ISO 10605 ESD和短路至V BUS（24V）。该器件还具有集成BC1.2充电检测CDP、DCP或直通（SDP）模式、Apple® 2.4A、Samsung® 2A和中国BYD/T 1591-2009充电仿真支持。

特性

  • USB Type-C™ CC1/CC2保护开关
  • 集成550mΩ VCONN FET，具有250mA过流保护
  • USB 2.0 D+/D-保护开关，带宽为1GHz
  • 24V CC和USB 2.0保护，防止VBUS短路
  • 自动故障检测和恢复，具有符合行业标准的复位定时
  • 集成苹果和三星专用充电终端电阻器
    • 支持USB BC1.2 CDP和DCP模式
    • 支持中国YD/T 1591-2009
    • 兼容USB On-the-Go规范和Apple CarPlay
  • 高ESD保护（HVD+/HVD-、HVCC1/HVCC2）
    • ±2kV人体模型
    • ±15kV ISO 10605气隙放电
    • ±8kV ISO 10605触点
    • ±15kV IEC 61000-4-2气隙放电
    • ±8 kV IEC 61000-4-2接触放电
  • 4mmx4mm 16引脚TQFN-EP封装
  • 工作温度范围：-40 °C至+105 °C
  • 符合AEC-Q100和AEC-Q006标准

应用

  • 汽车无线电和导航
  • 汽车用USB集线器
  • 汽车多媒体盒应用

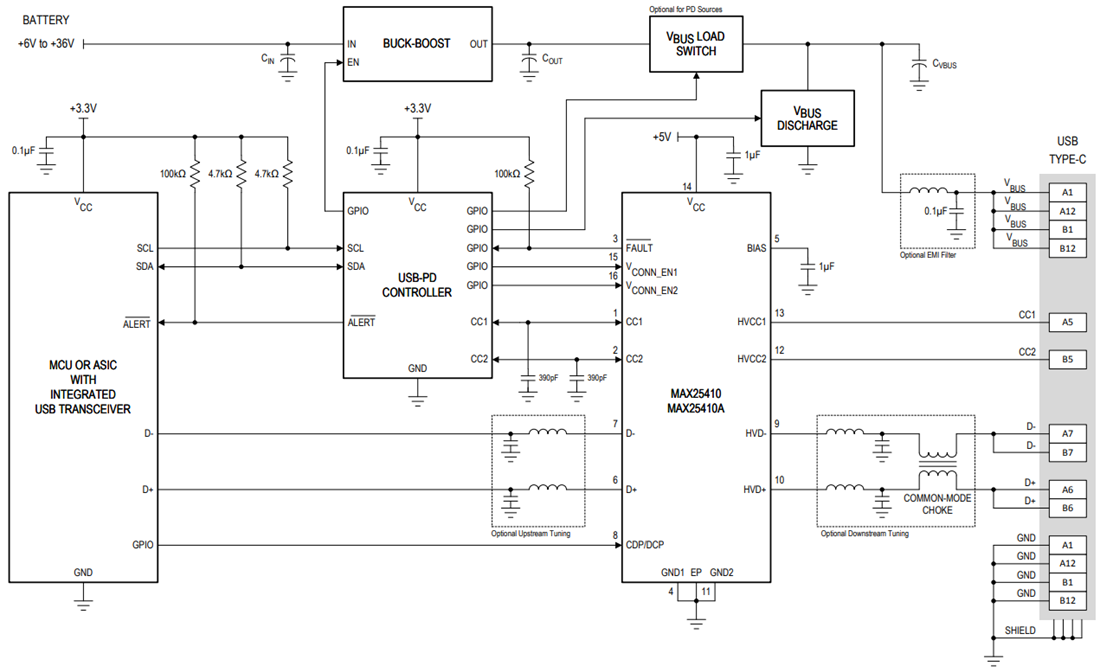

典型应用

应用电路图 - Analog Devices Inc. MAX25410 USB PD端口保护器
发布日期: 2020-01-22 | 更新日期: 2024-04-18
