Analog Devices Inc. MAX25410EVKIT端口保护器评估套件

Analog Devices Inc. MAX25410EVKIT端口保护器评估套件用于演示MAX25410汽车USB-PD端口保护器，具有集成VCONN 开关和主机充电器适配器仿真功能。它还集成了系统级ESD、VBUS 短路保护和电池短路保护。该评估套件设计用于插入任何USB 2.0 Type-C端口，有效提供充分保护的Type-C端口。该评估套件仅需一个外部电源即可工作。无论是否存在输入电源，始终保持保护。

该评估套件预装有MAX25410AGTE/V+（具有低电平有效VCONN 使能、自动CDP和自动DCP/Apple 2.4A主机充电器仿真模式的型号）。只需更换评估套件上的IC即可使用其他型号。

特性

  • USB Type-C™ CC1/CC2保护开关
  • 集成550mΩ VCONN FET，具有250mA过流保护
  • USB 2.0 D+/D-保护开关，带宽为1GHz
  • 24V CC和USB 2.0保护，防止VBUS 短路
  • 自动故障检测和恢复，具有符合行业标准的复位定时
  • 集成BC1.2、苹果和三星充电仿真
    • 支持BC1.2 CDP和DCP模式
    • Apple 2.4A、1.0A
    • Samsung 2.0A
    • 中国YD/T 1591-2009充电规范
    • 兼容USB On-the-Go规范和Apple CarPlay
  • 高ESD保护（HVD+/HVD-、HVCC1/HVCC2）
    • ±2kV人体模型
    • ±15kV ISO 10605气隙放电
    • ±8kV ISO 10605触点
    • ±15kV IEC 61000-4-2气隙放电
    • ±8kV IEC 61000-4-2接触放电
  • 经过验证的PCB布局
  • 完全组装并经过测试

必要设备

  • MAX25410EVKIT评估套件
  • 14V/1A直流电源或汽车电池（VBAT)
  • 24V/1A直流电源
  • USB-C分线板插头（USB3.1-CM-BO-V2A或同等）
  • 示波器，具有4个模拟通道、1个数字通道和1个电流探头

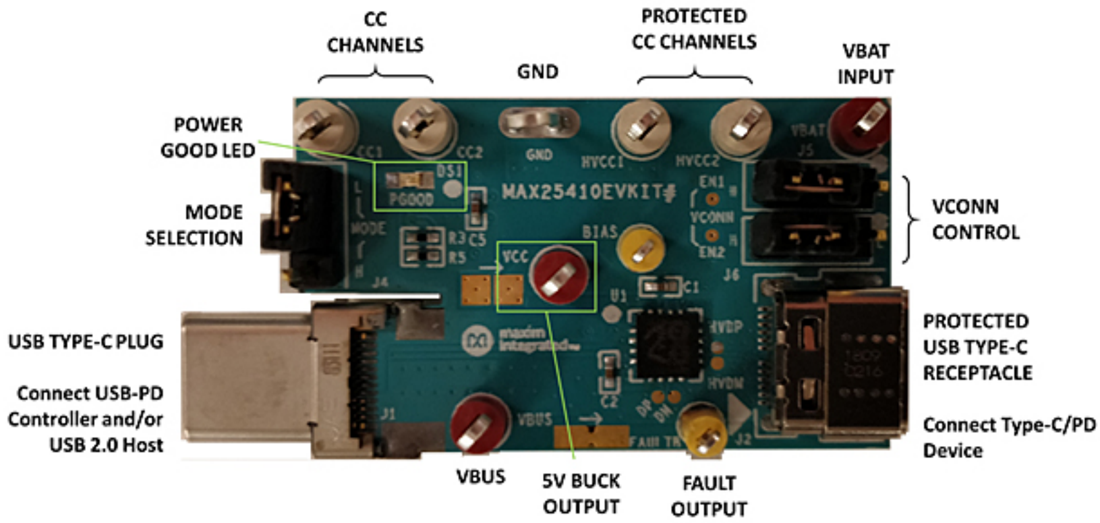

套件接口

图表 - Analog Devices Inc. MAX25410EVKIT端口保护器评估套件
