Analog Devices MAX25430AATLF/V+端口控制器/保护器结合了汽车级降压-升压控制器、USB-PD模拟前端 (AFE)、传统USB充电支持和USB Type-C™保护功能。USB Type-C保护为D+、D-、CC1、CC2和VCONN提供汽车系统级ESD和24V短路保护。该器件还支持传统USB 2.0充电模式，包括BC1.2、Apple® 2.4 A、Apple CarPlay®、Apple MFi和USB On-The-Go (OTG)。MAX25430B集成了USB-PD AFE，它支持USB-IF Type-C端口控制器接口 (TCPCI) 规范，并可与应用中的任何I2C主机接口。
特性
- USB-PD PHY符合TCPCI标准，可与Hub IC、MCU或SOC (MAX25430B) 等任何低成本I2C主机一起使用，接地偏移调整后的BMC PHY可实现最大信噪比
- 提供非TCPC版本，用于保护外部USB-PD控制器 (MAX25430A)
- 集成式降压-升压控制器，用于外部半桥
- 输入工作电压范围：4.5V至36V
- 固定PDO5V、9V、15V和20V（高达5.0A）
- 开关频率：220kHz、300kHz或400kHz
- 外部频率同步和扩频，降低EMI
- 集成和用户可编程降压-升压输出电压调节，电缆电阻高达500mΩ
- 集成3.0V至5.5V 1W智能、可靠的VCONN开关，具有保护功能
- 性能最高、最安全、成本最低的乘客电缆屏蔽电池短路保护，采用小型单FET解决方案，最大限度地降低短路电流
- HVD+、HVD-、HVCC1和HVCC2上集成24V保护
- 集成传统的USB 2.0充电支持，包括BC1.2、Apple CarPlay、MFi R33和OTG
- 集成±15kV气隙放电，±8kV接触放电ISO 10605和IEC 61000-4-2 ESD保护
- 工作温度范围：-40 °C至+125 °C
- 40引脚 (6mm x 6mm) TQFN封装，带裸露焊盘
- 符合AEC-Q100和AEC-Q006标准
应用
- USB集线器、分线盒和多媒体集线器
- 专用充电模块
- 后座娱乐模块

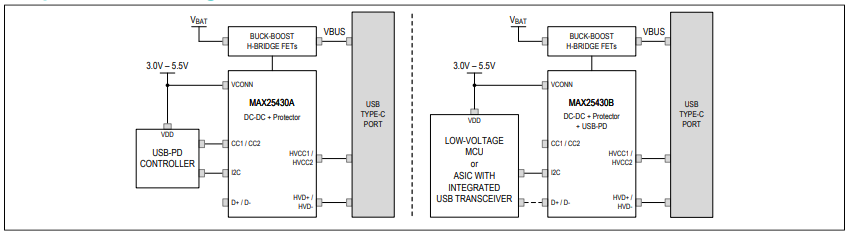

框图
