Analog Devices Inc. MAX25431汽车用半桥降压-升压控制器
Analog Devices Inc. MAX25431汽车用半桥降压-升压控制器采用6V至36V电源供电，空载时静态电流仅为55μA。MAX25431具有宽输入电压范围，并且能够在电池瞬态期间保持恒定输出电压，因此非常适合用于汽车应用。
对于轻载应用，逻辑输入 (FSYNC) 支持器件在跳跃模式下工作以降低电流消耗，或者在固定频率强制PWM模式下工作。FSYNC消除频率变化，有助于最大限度地降低EMI。MAX25431控制器的开关频率可通过电阻在220KHz至2.2MHz之间设置，也可以和外部时钟同步。Analog Devices MAX25431汽车控制器具有5V固定输出电压或3V至25V可调输出电压。保护特性包括持续过载期间逐周期限流以及断续模式、输入欠压闭锁 (UVLO)、输出过压保护，以及带自动恢复功能的热关断。
MAX25431汽车用半桥降压-升压控制器采用小型4 mm x 4 mm 24引脚TQFN-EP SW封装。
特性
- 满足严格的汽车质量和可靠性要求
- VIN 工作范围为6V至36V，可在冷启动条件下工作
- 可承受40 V输入瞬变
- EN引脚兼容：+3.3V至+40V
- 汽车温度范围：-40 °C至+125 °C
- 符合 AEQ-100
- 高效解决方案，尺寸小
- 跳跃模式，实现高效低功耗运行
- 5 V固定输出电压和4 V至25 V可调电压
- 高开关频率，只需少量外部元件
- 小型4mm x 4mm、24引脚SWTQFN封装
- 静态电流低，让设计人员能够满足严格的OEM电流要求
- 待机模式下静态电流：55μA
- 关断模式下最大静态电流：10μA
- EMI抑制，满足CISP25第5级要求
- 工作频率：220 kHz至2.2 MHz
- 固定频率PWM模式
- 外部频率同步或SYNC OUT功能（可通过OTP选项进行选择）
- 通过OTP选项可为IC启用或禁用扩频
应用
- 信息娱乐系统
- 车身电子产品
- 起停系统
- 负载点电源
- USB供电

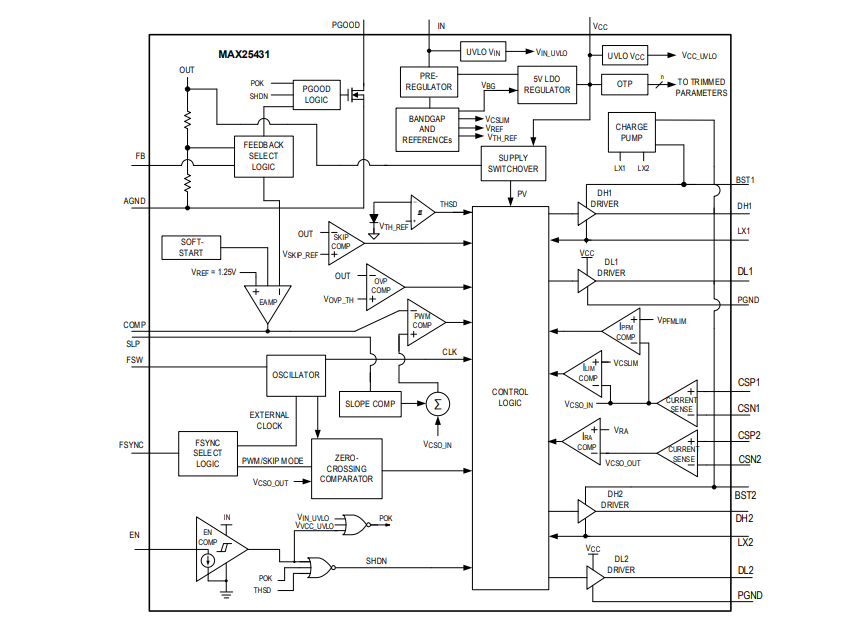

框图
