Analog Devices / Maxim Integrated MAX25600EVKIT评估套件
Maxim Integrated MAX25600EVKIT评估套件为验证使用MAX25600汽车用高压、高亮度LED降压-升压控制器的设计提供了可靠的平台。MAX25600同步4开关降压-升压LED控制器是无缝降压-升压LED驱动器的理想选择，适用于需要具有同步整流功能的高效降压-升压LED驱动器的应用。
MAX25600EVKIT在8VDC至48VDC直流供电电压范围内工作，可配置为向由一至十五个LED组成的灯串提供高达1.5A电流。该灯串的总电压变化范围为3V至60V。
特性
- 输入电压范围：8V至48V
- 模拟调光控制和数字调光控制
- 输入电流限制
- LED电流监控功能
- LED短路和开路保护
- 经过验证的PCB布局
- 全面组装并经过测试
必要设备
- MAX25600评估套件
- 12V、5A直流电源
- 一个串联LED灯串，额定电流至少为1.5A
- 带电流探头的示波器

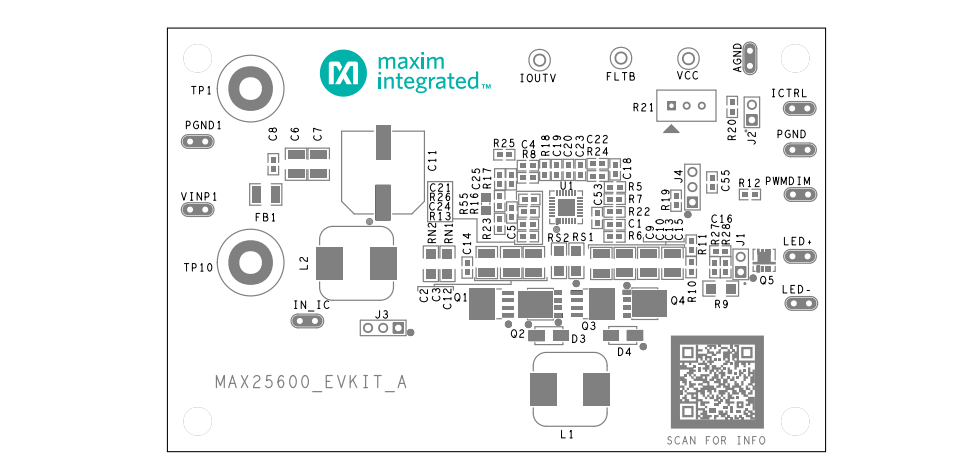

PCB布局
发布日期: 2019-06-28
| 更新日期: 2023-04-17
