Analog Devices / Maxim Integrated MAX25608EVSYS评估系统
Analog Devices MAX25608EVSYS评估系统是用于MAX25608 12开关矩阵管理器的演示和开发平台。MAX25608 12开关高亮度LED矩阵管理器设计用于汽车照明，具有一个12开关阵列，用于旁路连接单串或双串应用中的单个LED。在MAX25608上还设有12个单独控制的N沟道MOSFET开关，额定电压为14V，导通电阻为0.06Ω。单个电流源为串联的所有LED供电。
Analog Devices MAX25608EVSYS评估系统提供两个MAX25608，每个控制12个串联配置的板载LED。该评估系统包括两个驱动LED的MAX25601升压-降压LED驱动器。MAX25608 IC通过UART接口与MAX3265PICO板和软件GUI进行通信。
特性
- 两个12通道矩阵管理器
- 24个板载白色LED
- MAX25601升压-降压LED驱动器
- MAX32625PICO#提供UART通信控制矩阵管理器
- GUI简化了评估
必要设备
- MAX25608评估系统
- MAX32625PICO#（含）
- Windows® 10计算机，安装了GUI
- 12V, 5A电源

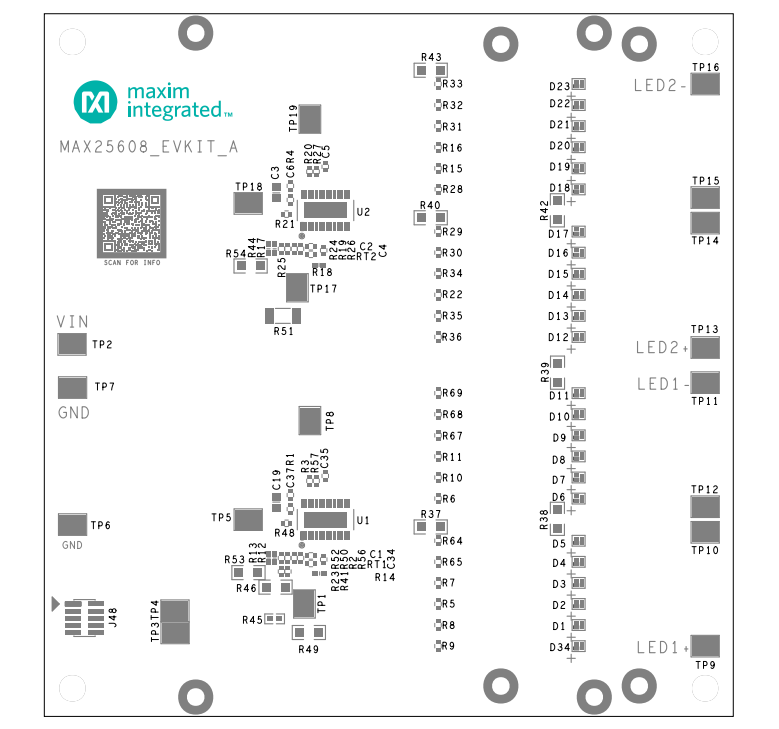

PCB布局
发布日期: 2021-10-18
| 更新日期: 2023-04-17
