Analog Devices / Maxim Integrated MAX25611EVKIT评估套件
Maxim Integrated MAX25611EVKIT评估套件设计用于评估MAX25611A/MAX25611B汽车高压高亮度LED控制器。MAX25611控制器采用5V至36V输入电压驱动LED灯串，最大输出电压为65V。MAX25611非常适用于汽车前灯应用，如远光灯、近光灯、日间行车灯 (DRL)、转向灯、雾灯和其他LED灯。
MAX25611EVKIT评估套件设置为升压和降压-升压配置，在6V至18V直流电源电压范围内工作。该评估套件配置为向一个LED灯串提供高达0.88A的电流，灯串的总电压可在3V至36V之间变化。LED灯串的阳极应连接到LED+端子，阴极可连接到GND（升压模式）或IN（降压-升压模式）。在升压模式下，输入电压不应超过LED灯串电压。
特性
- 配置为升压和降压-升压应用
- 模拟调光控制
- 经过验证的PCB布局
- 完全组装并经过测试
必要设备
- MAX25611评估套件
- 12V、5A直流电源
- 一个串联LED灯串，额定电流至少为1A
- 带电流探头的示波器

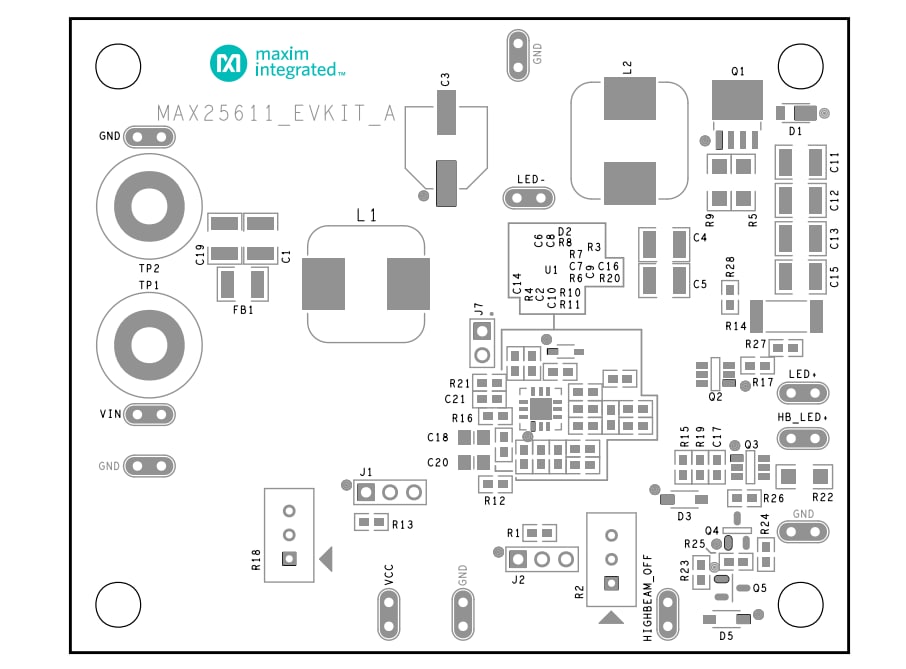

布局
